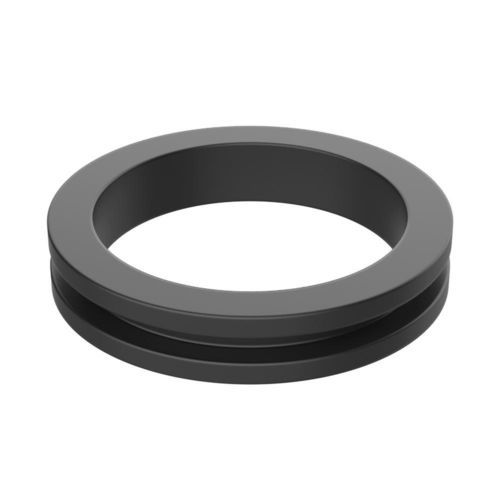

Проходная втулка из каучука HYPAA

из ПВХиз линолеумаиз эластомера

Описание
Открытая втулка HYPAA (разрезная/открытая) предназначена для прокладки и защиты кабелей и проводов, проходящих через металлические панели. Установка — защёлкивающийся (snap-in) монтаж; доступны различные материалы и размеры для подбора по диаметру отверстия и толщине панели.

Соответствие и документы
Чертёж PDF: доступен
UL94: HB
IP: не указан
RoHS: Да
Единицы измерения: миллиметры
Медиа: рендеры продукта, 2D-чертёж и видео доступны

Доступные артикулы (таблица)
Артикул | Диаметр отверстия | Толщина панели | d | H | D | Материал
02001000449 | 19,00 | 1,60 | 16,00 | 6,40 | 24,00 | PVC
01012000079 | 4,30 | 1,50 | 2,50 | 6,00 | 7,50 | NR
01012000001 | 4,80 | 1,60 | 3,20 | 6,40 | 8,00 | PVC
02001000007 | 5,00 | 1,00 | 3,00 | 5,50 | 10,00 | CR
02001000951 | 6,00 | 1,00 | 4,00 | 5,00 | 9,00 | EPDM
01012000002 | 6,00 | 1,50 | 3,00 | 5,50 | 10,00 | PVC
02001000182 | 6,00 | 1,50 | 3,50 | 5,50 | 10,00 | PVC
02001000952 | 6,00 | 1,50 | 3,50 | 5,50 | 10,00 | TPE
01012000003 | 6,50 | 2,00 | 2,00 | 6,00 | 11,00 | CR
02001000953 | 6,00 | 1,50 | 4,00 | 5,50 | 10,20 | TPE

Технические характеристики / спецификация

• Модель/серия: HYPAA
• Бренд: ISC Plastic Parts
• Тип: Открытая втулка (разрезная/открытая) для металлических панелей
• Применение: Защита и направляение кабелей/проводов через отверстия в панелях
• Установка: защёлкивающийся монтаж (snap-in), быстро и просто
• Доступные материалы (по артикулу): PVC, NR, CR, EPDM, TPE, SBR
• Измеряемые параметры: Диаметр отверстия, Толщина панели, d, H, D (мм)
• Стандарты и соответствие: UL94 HB; RoHS
• IP класс: не указан
• Документы: 2D-чертёж (PDF), рендеры и видео доступны
