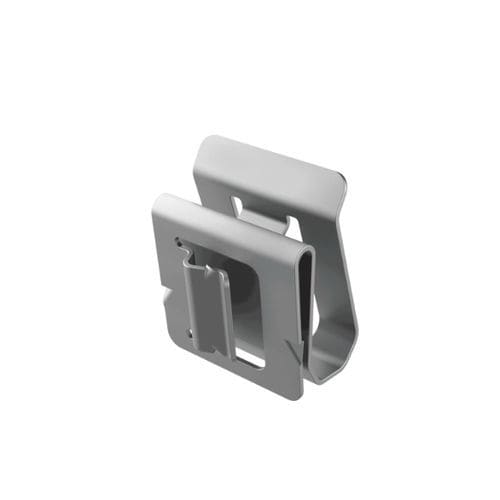

Зажим для кабелей SFD

фотоэлектрическийиз нержавеющей сталидля трассировки

Обзор продукта
Двунаправленная клипса для кромки панели SFD предназначена для фиксации и направления двух однородных кабелей, обеспечивая надёжное решение для промышленных и энергетических применений. Изготовлена из нержавеющей стали AISI 301, обладает механической прочностью и коррозионной стойкостью, пригодна для работы в сложных условиях и при повышенных температурах.

Конструкция и монтаж
Модель SFD имеет двунаправленную конструкцию с двойной фиксирующей язычковой защёлкой, позволяющей монтаж в вертикальном и горизонтальном положениях. Короткая язычок подходит для установки на рамы с узкими кромками. Монтаж выполняется путём ручного нажатия до плотного закрепления на панели; для снятия или перемещения требуется отвертка. Закруглённые кромки защищают изоляцию кабеля при установке и в процессе эксплуатации.

Долговечность и температурный диапазон
Толщина: 0.635 mm, что обеспечивает большую долговечность по сравнению с распространёнными аналогами и гарантирует минимальный сертифицированный срок службы 20 лет. Диапазон рабочих температур: -40 °C до +300 °C.

Области применения

• Фотовольтаические модули
• Электрические установки
• Панели управления
• Телекоммуникации
• Промышленные станки
• Транспортные системы
• Морская среда

Чертежи, сертификаты и дополнительная информация
PDF с чертежом: доступен
UL94: не применимо / не предоставлено
IP: не применимо / не предоставлено
RoHS: соответствует
Единицы измерения: Millimeters
Видео: доступно

Ссылки и размеры (таблица)
Заголовок: Reference | Cable range (d) | Panel thickness | C | B | H
02012000306 | 5.10 to 8.40 mm | 1.10 to 2.00 mm | C = 25.00 mm | B = 19.80 mm | H = 9.90 mm

Характеристики / технические спецификации

• Модель: SFD
• Brand: ISC Plastic Parts
• Функция: Фиксация и направление двух однородных кабелей
• Материал: нержавеющая сталь AISI 301
• Конструкция: двунаправленная с двойной фиксирующей язычковой защёлкой (подходит для вертикальной и горизонтальной установки)
• Короткая язычок для монтажа на рамах с узкой кромкой
• Установка: ручное давление; снятие/перемещение при помощи отвертки
• Закруглённые кромки для защиты изоляции кабеля
• Толщина: 0.635 mm
• Минимальный сертифицированный срок службы: 20 лет
• Диапазон рабочих температур: -40 °C до +300 °C
• Диапазон кабелей (ссылка 02012000306): 5.10–8.40 mm
• Толщина панели (ссылка 02012000306): 1.10–2.00 mm
• Размеры (ссылка 02012000306): C = 25.00 mm, B = 19.80 mm, H = 9.90 mm
• Стандарты: RoHS compliant
