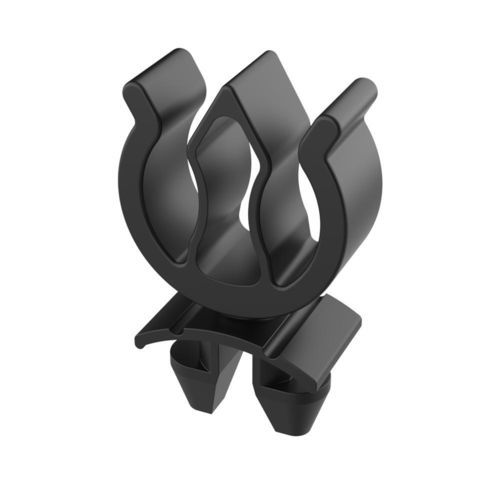

Нейлоновый крепежный хомут SGF

из PA6многоразовыйдля защиты от УФ

Описание
Клипсы быстрого монтажа SGF обеспечивают фиксацию кабелей с помощью системы крепления на 1/4 оборота (90°) — трение внутри монтажного паза профиля. Предназначены для ручной установки простым поворотом, обеспечивают надежную фиксацию, высокую сопротивляемость выдергиванию и возможность повторного использования и переназначения положения.

Функциональность

• Кабели вставляются давлением пальца для быстрого монтажа на объекте.
• Две полости для кабеля увеличивают удерживающую способность при использовании обеих.
• Многократное использование: разблокировать поворотом на 90° для снятия и перемещения вдоль профиля.

Данные о продукте

• Вместимость кабелей: до 2 кабелей Ø 5,8 – 8,0 мм
• Материал: нейлон 6/6, стабилизированный по теплу и УФ
• Воспламеняемость: UL 94 V-2 (см. страницу продукта для вариантов V-0)
• Диапазон температур: −40 °C до 115 °C

Соответствие / Доп. информация

• UL94: V2 - V0 (указано на странице продукта)
• IP: нет / не применяется
• RoHS: соответствует
• Единицы измерения: миллиметры
• PDF с чертежом: доступен
• Видео: доступно

Информация по типам
Тип 1 соответствует профилю «T-Type», подходящему для солнечных и промышленных профилей. Тип 2 соответствует профилю «I-Type». I-Type — распространённый алюминиевый профиль, используемый в конструкциях промышленной автоматизации, системах крепления солнечных панелей, лёгких балках и общих промышленных применениях. Проверьте размер паза анкера, чтобы убедиться, какая ссылка лучше подходит для конкретного профиля.

Таблица ссылок
Ссылка | Диапазон кабеля (d) | Монтажный паз | L / B | D | L1 | B1 | Тип
02012000435 | 5,8 до 8,0 | 6,35 до 9,50 | 33,30 / 9,60 | 22,10 | 26,20 | 12,20 | 1
02012000436 | 5,8 до 8,0 | 9,50 до 12,50 | 36,80 / 9,60 | 22,10 | 26,20 | 12,20 | 1
02012000437 | 5,8 до 8,0 | 12,50 до 13,00 | 35,30 / 9,60 | 22,10 | 26,20 | 17,80 | 1
02012000438 | 5,8 до 8,0 | 8,00 | 36,80 / 9,60 | 22,10 | 25,70 | 12,20 | 2

Технические характеристики / спецификации

• Название модели: SGF
• Материал: нейлон 6/6, стабилизированный по теплу и УФ
• Вместимость кабелей: до 2 кабелей Ø 5,8 – 8,0 мм
• Система крепления: 1/4 оборота (90°) с трением внутри монтажного паза
• Установка: ручной поворот; повторно используемый при 90° разблокировке
• Воспламеняемость: UL 94 V-2
• Диапазон температур: −40 °C до 115 °C
• RoHS: соответствует
• Класс IP: не применяется / IP-защита не указана
• Единица измерения: миллиметры
• Доступны несколько артикулов (см. таблицу ссылок для отличий по монтажному пазу и размерам)
