Нейлоновая распорка MER

фотовольтаическая

Описание продукта

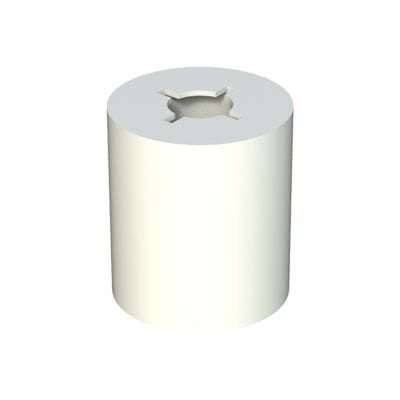

Эта фиксирующая (противопотерянная) втулка схожа со стандартным TU-спейсером, но имеет специально сконфигурированный внутренний диаметр для захвата стержня винта. Втулка легко надевается на винт и остаётся на нём, что обеспечивает быстрый предварительный монтаж и упрощает обработку в производстве. По запросу доступны окрашенные варианты.

Опции

• Варианты окраски доступны
• 2D-чертежи (PDF) и демонстрационное видео доступны

Сертификация / Соответствие

• UL94: V2
• RoHS: соответствует
• IP: не указано

Размеры / Единицы
Размеры указаны в: миллиметрах

Таблица ссылок (Реф. | d | d1 | D | T | h | Метрическая резьба | Резьба UNC/UNF)
Реф. | d | d1 | D | T | h | Метрическая резьба | Резьба UNC/UNF
00100202072 | 1,98 | 2,92 | 6,25 | 3,18 | 0,30 | M2 | #2
00100202073 | 1,98 | 2,92 | 6,25 | 4,76 | 0,30 | M2 | #2
00100202075 | 1,98 | 2,92 | 6,25 | 7,94 | 0,30 | M2 | #2
00100202076 | 1,98 | 2,92 | 6,25 | 9,53 | 0,30 | M2 | #2
00100202077 | 1,98 | 2,92 | 6,25 | 11,11 | 0,30 | M2 | #2
00100202078 | 1,98 | 2,92 | 6,25 | 12,70 | 0,30 | M2 | #2
00100202080 | 1,98 | 2,92 | 6,25 | 16,20 | 0,30 | M2 | #2
00100202081 | 1,98 | 2,92 | 6,25 | 17,60 | 0,30 | M2 | #2
00100202082 | 1,98 | 2,92 | 6,25 | 19,20 | 0,30 | M2 | #2
00100202083 | 1,98 | 2,92 | 6,25 | 20,75 | 0,30 | M2 | #2
00100202084 | 1,98 | 2,92 | 6,25 | 22,40 | 0,30 | M2 | #2
00100202085 | 1,98 | 2,92 | 6,25 | 23,90 | 0,30 | M2 | #2
00100202086 | 1,98 | 2,92 | 6,25 | 25,50 | 0,30 | M2 | #2
00100202074 | 1,98 | 2,92 | 6,35 | 6,50 | 0,30 | M2 | #2
00100202079 | 1,98 | 2,92 | 6,35 | 14,29 | 0,30 | M2 | #2
00100202088 | 2,59 | 3,96 | 6,25 | 4,76 | 0,30 | M3 | #4
00100202089 | 2,59 | 3,96 | 6,35 | 6,35 | 0,30 | M3 | #4
04100200256 | 2,59 | 3,96 | 6,35 | 6,35 | 1,25 | M3 | #4
00100202092 | 2,59 | 3,96 | 6,35 | 11,11 | 0,30 | M3 | #4
00100202095 | 2,59 | 3,96 | 6,35 | 15,88 | 0,30 | M3 | #4
00100202097 | 2,59 | 3,96 | 6,35 | 19,05 | 0,30 | M3 | #4
00100202108 | 3,25 | 5,03 | 7,94 | 12,70 | 0,30 | M3,5 | #6
00100202109 | 3,25 | 5,03 | 7,94 | 14,29 | 0,30 | M3,5 | #6
00100202113 | 3,25 | 5,03 | 7,94 | 20,64 | 0,30 | M3,5 | #6
04100200306 | 4,50 | 7,04 | 12,70 | 14,29 | 1,30 | M5 | #10
00100202137 | 4,50 | 7,10 | 12,53 | 11,11 | 0,30 | M5 | #10
00100202149 | 5,94 | 9,53 | 12,70 | 6,35 | 0,30 | M6 | 1/4
00100202151 | 5,94 | 9,53 | 12,70 | 9,53 | 0,30 | M6 | 1/4
00100202156 | 5,94 | 9,53 | 12,70 | 17,46 | 0,30 | M6 | 1/4
00100202152 | 5,94 | 9,53 | 12,70 | 11,11 | 0,30 | M6 | 1/4
00100202147 | 5,90 | 9,70 | 12,60 | 3,10 | 0,30 | M6 | 1/4
00100202148 | 5,94 | 9,73 | 12,60 | 4,30 a 4,80 | 0,30 | M6 | 1/4
00100202153 | 5,94 | 9,73 | 12,60 | 12,70 | 0,30 | M6 | 1/4
00100202154 | 5,94 | 9,73 | 12,60 | 14,50 | 0,30 | M6 | 1/4
00100202155 | 5,94 | 9,73 | 12,60 | 16,05 | 0,30 | M6 | 1/4
00100202157 | 5,94 | 9,73 | 12,60 | 19,05 | 0,30 | M6 | 1/4
00100202158 | 5,94 | 9,73 | 12,60 | 20,80 | 0,30 | M6 | 1/4
00100202159 | 5,94 | 9,73 | 12,60 | 22,40 | 0,30 | M6 | 1/4
00100202160 | 5,94 | 9,73 | 12,60 | 23,81 | 0,30 | M6 | 1/4
00100202161 | 5,94 | 9,73 | 12,60 | 25,50 | 0,30 | M6 | 1/4

Технические характеристики / Примечания

• Функция: фиксирующая втулка, предназначенная для удержания на винте для возможности предварительной сборки
• Материал: PA66 (нейлон)
• Поддерживаемые типы резьбы: метрическая и UNC/UNF
• Соответствие: UL94 V2, RoHS
• Единицы: миллиметры
• Опции: окраска; доступны 2D-чертежи и видео
