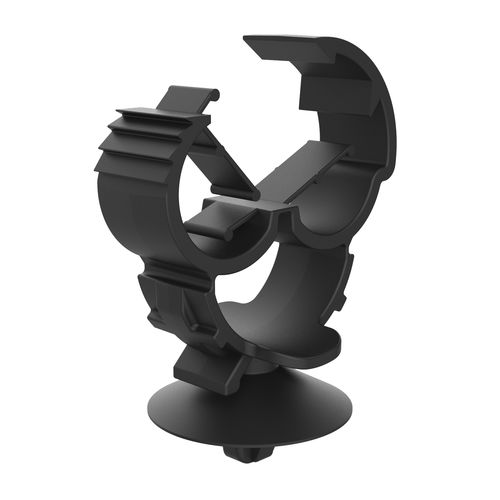

Крепежный хомут из пластика WAC

для фотогальванического оборудования

Описание продукта
Клип-клеммы для кабеля или труб с универсальным анкером предназначены для вставки и фиксации в отверстие панели или листа. Они оснащены инновационным самозакрывающимся механизмом, который позволяет позиционировать кабели и при приложении давления автоматически закрываться, центрируя и фиксируя кабели, что сокращает время установки. Подходят для широкого диапазона диаметров труб/кабелей.

Стандарты и соответствие
UL94: недоступен
IP: недоступен
RoHS: соответствует
Единицы измерения: миллиметры

Таблица: ссылки и размеры (в миллиметрах)
Заголовок: Ссылка | Диаметр отверстия панели | Толщина панели | Диаметр трубы | B | C | H | A | H1 | Примечание
02800120001 | 6,35 до 6,70 | 0,50 до 2,00 | 6 до 12 | 24,00 | 18,00 | 37,10 | 6,70 | 13,00 до 20,00 |
02800120002 | 6,35 до 6,70 | 0,50 до 3,00 | 11 до 18 | 32,00 | 20,00 | 48,50 | 6,70 | 21,00 до 27,00 |
02800120003 | 6,70 | 0,70 до 3,00 | 3 до 16 | 22,60 | 10,00 | 44,60 | 5,70 | _ |
02800120004 | 6,30 до 6,70 | 0,70 до 3,00 | 17 до 24 | 33,00 | 21,00 | 52,00 | 7,20 | 21,00 до 28,00 |

Медиа
Чертежи (2D) доступны (скачивание PDF на странице продукта).
Доступно видео продукта.

Характеристики / Технические спецификации

• Модель: WAC
• Тип: клип/зажим для кабеля или трубы с универсальным анкером для вставки в панель/лист
• Анкер: универсальный анкер, пригодный для вставки и фиксации в отверстиях панели/листа
• Работа: самозакрывающаяся система — позиционирует кабели и автоматически закрывается под давлением
• Преимущество при установке: экономия времени при монтаже благодаря самозакрывающемуся механизму
• Совместимость: подходит для различных диаметров труб/кабелей (см. таблицу по ссылкам)
• Стандарты: соответствует RoHS; UL94 и IP не доступны/не указаны
• Единицы измерения: миллиметры
• Доступные ссылки и основные размеры: см. таблицу выше (02800120001, 02800120002, 02800120003, 02800120004)
• Марка: ISC Plastic Parts
