Проходная втулка из термопластика TSS

из эластомерамембраннаяс гибкой мембраной

Обзор продукта

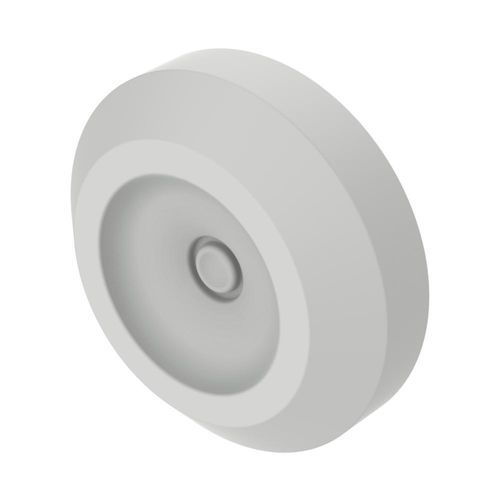

Кабельный ввод с мембраной TSS — это решение для уплотнения вводов кабелей с установкой методом вдавливания. Поддерживает широкий диапазон диаметров кабелей, надежно фиксируется в панели и сертифицирован по IP67. Множественная версия TSSH позволяет устанавливать до трёх кабелей в одном отверстии при сохранении уплотнения и защиты.

Конструкция и функциональность
В конструкции предусмотрена съёмная мембрана и гибкая секция с функцией «джойстик» для ориентирования кабеля без снижения класса защиты IP67. Галогенсвободный TPE обеспечивает гибкость для установки на криволинейные поверхности и компенсирует небольшие перемещения панели.

Особенности

• Материал: галогенсвободный TPE (термопластичный эластомер)
• Степень защиты: IP67 (сертификация Semko)
• Класс горючести: UL94-HB или UL94-V0
• Стандартные цвета: чёрный (RAL 9005), светло-серый (RAL 7035), белый (RAL 9010)
• Монтаж: вдавить в отверстие панели; проткнуть мембрану кабелем; при необходимости удалить остатки мембраны вручную
• Варианты: одно-кабельный TSS и много-кабельный TSSH (до 3 кабелей)

Документы и сертификаты
Доступен 2D-чертёж (PDF). UL94: HB/V0. IP: 67. RoHS: соответствует. Размеры указаны в миллиметрах. Доступно демонстрационное видео.

Таблица - ссылки
Reference | Hole diameter | Mounting thread | Panel thickness | For cable (d) | L | L1 / L2 | D / D1
01601000050 | 16,00 | PG9/15,2 | 0,50 to 3,00 | 5,00 to 10,00 | 11,00 | 4,00 / 6,75 | 24,00 / 4,00
01601000004 | 16,50 | M16 | 0,50 to 3,00 | 5,00 to 10,00 | 11,00 | 4,00 / 6,75 | 23,50 / 4,00
01601000051 | 19,00 | PG11/18,6 | 0,50 to 3,00 | 6,00 to 12,00 | 11,00 | 4,00 / 6,75 | 26,00 / 5,00
01601000005 | 20,50 | M20 | 0,50 to 3,00 | 6,00 to 13,00 | 11,00 | 4,00 / 6,75 | 27,50 / 5,00
01601000052 | 23,00 | PG16/22,5 | 0,50 to 3,50 | 8,00 to 15,00 | 11,00 | 4,00 / 6,75 | 30,00 / 7,00
01601000006 | 25,50 | M25 | 0,50 to 3,50 | 8,00 to 17,00 | 11,00 | 4,00 / 6,75 | 32,50 / 7,00
01601000053 | 29,00 | PG21/28,3 | 0,50 to 4,50 | 10,00 to 20,00 | 11,00 | 4,00 / 6,75 | 36,00 / 9,00
01601000007 | 32,50 | M32 | 0,50 to 4,50 | 12,00 to 24,00 | 11,00 | 4,00 / 6,75 | 39,50 / 11,00
01601000054 | 38,00 | PG29/37,0 | 1,50 to 4,50 | 18,00 to 27,00 | 13,50 | 4,84 / 7,41 | 45,00 / 17,00
01601000040 | 40,50 | M40 | 1,50 to 4,50 | 19,00 to 31,00 | 13,50 | 4,84 / 7,41 | 47,50 / 18,00

Технические характеристики

• Модель: TSS
• Тип: кабельный ввод с мембраной (одно-кабельный; вариант TSSH — до 3 кабелей)
• Материал: галогенсвободный TPE
• Защита: IP67 (сертификация Semko)
• Горючесть: UL94-HB или UL94-V0
• Стандартные цвета: RAL 9005, RAL 7035, RAL 9010; другие RAL по запросу
• Монтаж: вдавливание в отверстие, протыкание мембраны кабелем, при необходимости удаление остатков мембраны
• Совместимость: несколько артикулов (см. таблицу для диаметра отверстия, резьбы, толщины панели и диапазонов диаметров кабеля)
• Единицы: миллиметры
• Доступные материалы: 2D-чертеж (PDF), сертификат UL94, сертификат IP, декларация RoHS, видео продукта
