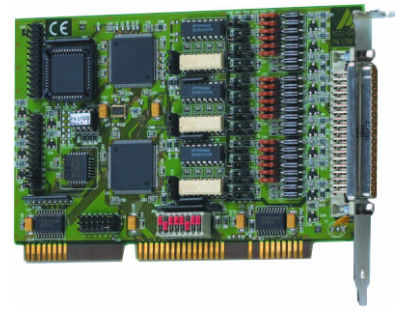

Цифровая входная плата PA-1700-2

TTLс 16 входами/выходамидля безопасности

PA-1700-2 - это карта быстрого подсчета импульсов, разработанная специально для использования в промышленных условиях. Карта предназначена для прямого подключения 3 или 6 инкрементальных энкодеров. Она оснащена входами для управления осями (опорный сигнал, стробирующий вход, сигнал ошибки). Входные каналы защищены транзисторными диодами и EMI-фильтром. Карта может быть запрограммирована с одинарным, двойным, четверным разрешением или в прямом режиме. В прямом режиме и при измерении ширины импульса можно напрямую обрабатывать частоты до 100 МГц. Карта автоматически распознает направление инкрементальных энкодеров. 3 таймера позволяют генерировать прерывания. Характеристики Получение данных с инкрементных энкодеров Измерение частоты Измерение ширины импульса Подключение 3 или 6 инкрементных энкодеров Возможные конфигурации: 3 канала, 32-битная глубина счета, диф. или TTL на переднем разъеме/6 каналов, 16-битная глубина счета, диф. или TTL, разделенные на 3 канала на переднем разъеме и 3 на разъеме для ленточного кабеля Автоматическое распознавание направления Режим с одинарным, двойным или четверным разрешением Измерение частоты 10 МГц в прямом режиме, 2,5 МГц в четверном режиме 3 "опорных" входа для опорной логики 3 входа "ошибка" для сигналов ошибки, входы внешнего стробирования Программный или аппаратный сброс 3 x 16-битных таймера (82C54): Генерация прерываний, стробирование счетчиков с заданными таймером интервалами, программируемая опорная частота для измерения частоты и ширины импульсов Прерывание по таймеру или через внешний строб счетчиков 3 x 8 TTL входов/выходов Адресация с помощью DIP-переключателей на любой адрес в пространстве ввода/вывода Плата AT с 16-битным доступом Функции безопасности
