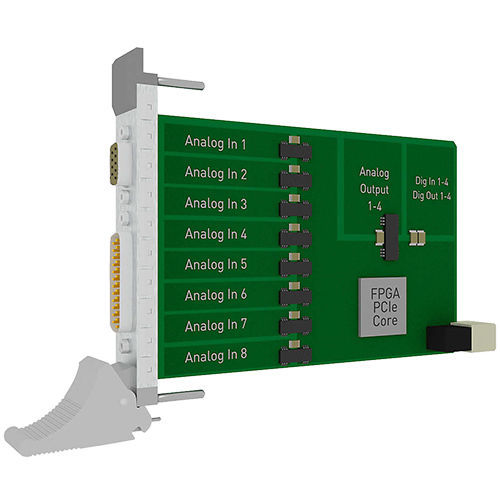

Плата захвата CompactPCI CPCIs-3131

PICMGаналоговаяцифровая

CompactPCI Serial card CPCIs-3131 - это быстрая и высокоточная многофункциональная плата. Каждый из 8 входов имеет собственный АЦП, разрешение - 24 бита. В CPCIs-3131 не только аналоговая и цифровая части оптически изолированы, но и все аналоговые каналы отделены друг от друга. Дополнительные защитные цепи дополняют помехоустойчивость карты и обеспечивают отличную защиту вашего приложения в суровых промышленных условиях. CompactPCI Serial (PICMG CPCI-S.0 R1.0) Аналоговые входы: 8 SE/диф. входов, оптическая изоляция 1000 В Оптическая изоляция между каналами 500 В 24-битное разрешение Пропускная способность: макс. 100 кГц, программируется для каждого канала Входное напряжение: PGA: 1, 10, 100, 100 однополярные: 0-10 В, 0-1 В, 0,01 В, 0-0,01 В биполярное: ±10 В, ±1 В, ±0,1 В, ±0,01 В Токовые входы: 0-20 мА, программно программируемые для каждого канала Коэффициент усиления PGA x1, x10, x100, x1000, программируемый программно для каждого канала Получение аналоговых сигналов: Доступны различные режимы сбора: 1) Простой режим, 2) Режим сканирования 3) Режим последовательности 4) Режим автообновления Встроенный FIFO PCI-Express DMA для сбора аналоговых данных Прерывание MSI Аналоговые выходы: Одновременный вывод через DMA 4 аналоговых выхода, оптически изолированных разрешение 16 бит, время установки 18 мкс макс. (напряжение с шагом 10 В) Выходное напряжение после сброса: 0 V Каждый выход имеет собственную линию заземления (без оптической изоляции) Выходной ток ±20 мА Ток короткого замыкания: в процессе подготовки Диапазон выходного напряжения: 0-10 В, ± 10 В, 0-5 В, ± 5 В 0-20 мА, 4-20 мА, 0-24 мА
