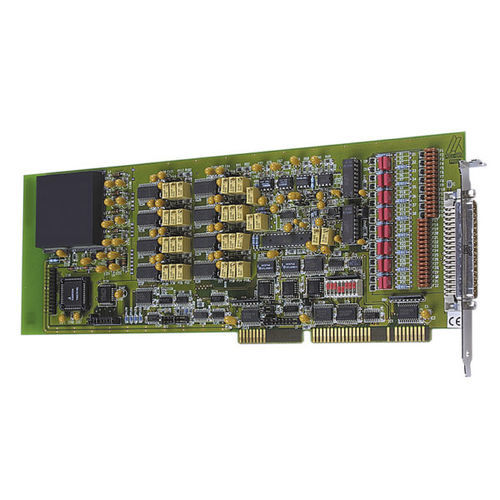

Плата аналоговых входов/выходов ISA PA 311-16-8 имеет 16 SE/дифференциальных входов, 16 бит, 8 аналоговых выходов, 16 бит, и 24 TTL входа/выхода. Она была специально разработана для управления промышленными процессами и промышленных измерений, например, для автоматических испытательных устройств, управления химическими процессами или измерения тока в жестких промышленных условиях. безопасности. В комплект поставки входит CD-ROM с драйверами для Windows и примерами программирования.
Характеристики
Аналоговые входы
8 односторонних/4 дифференциальных каналов или 16 односторонних/8 дифференциальных каналов
16-битное разрешение
Время преобразования: 10 мкс
Защита от перенапряжения ± 20 В
Диапазон входных сигналов: 0-10 В, ± 10 В программно программируемый, 0-20 мА опционально
Фильтр нижних частот и токовые входы в качестве опции
Коэффициент усиления: 1, 2, 10 свободно программируется программно для каждого канала или свободно через резистор
DMA доступ для сбора аналоговых данных
3 таймера: таймер 0 и таймер 1 только для сбора аналоговых данных, таймер 2 программируется как циклический счетчик времени
Сбор аналоговых данных
Один канал, несколько каналов, несколько каналов через список сканирования
Автоматическое получение аналогового сигнала через управление циклическим таймером
Приобретение через список сканирования: до 16 записей с коэффициентом усиления, каналом, униполярным/биполярным сигналом
Приобретение запускается программно или по таймеру
Прерывание: конец одного канала, конец многоканального канала, конец списка сканирования
---
