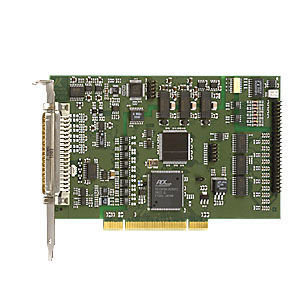

Аналоговая входная плата APCI-3010

TTLс 8 входами/выходамиPCI

PCI карты аналоговых входов APCI-3010 имеют 16 SE или 8 дифференциальных входов, 12 бит и пропускную способность 200 кГц. Кроме того, плата оснащена таймером/счетчиком, сторожевым таймером и 8 цифровыми входами/выходами, 24 В, а также 24 TTL входами/выходами. Она доступна в 2 версиях: APCI-3010 (разрешение 12 бит) и APCI-3016 (разрешение 16 бит). Плата особенно подходит для приложений в секторе управления промышленными процессами, измерительной техники и мониторинга, например, для многоканального сбора данных, для управления химическими процессами, для сбора данных с датчиков, измерения тока и т.д. в жестких промышленных условиях. Характеристики PCI 3,3 В или 5 В Пропускная способность: 200 кГц Входы напряжения: 0-10 В, ±10 В, 0-5 В, ±5 В, 0-2 В, ±2 В, 0-1 В, ±1 В, свободно программируемые через программное обеспечение для каждого канала Токовые входы: 0-20 мА (опция) могут свободно комбинироваться с входами напряжения Коэффициент усиления PGA x1, x2, x5, x10 свободно программируется программно для каждого канала Сбор аналоговых сигналов Различные режимы ввода: 1) Простой режим 2) Режимы сканирования 3) Режимы последовательности 4) Режим автоматического обновления Функции триггера: - Программный триггер или - внешний триггер: аналоговый сбор (одиночный или последовательный) запускается через сигнал на цифровом входе 0 от 0 В до 24 В Встроенный FIFO (на 512 аналоговых значений) PCI-DMA для сбора аналоговых данных Порт1: входы / Порт2: выходы / Порт3: входы/выходы Все входы/выходы находятся под напряжением 5 В через подтягивающие резисторы Простое программирование с помощью команд чтения и записи ввода/вывода Таймер/счетчик Функции безопасности Управление промышленными процессами
