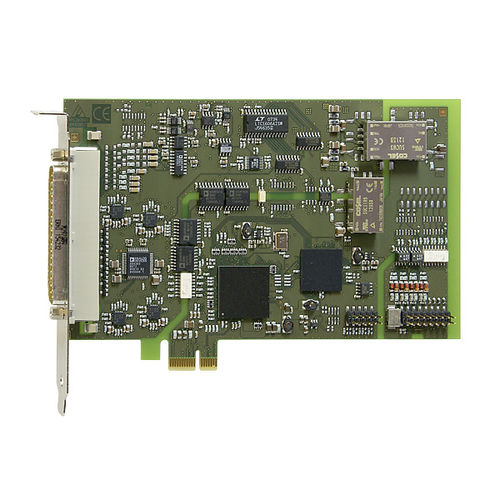

Цифровая плата E/S APCIe-3121

аналоговая8 цифровых входов8 цифровых выходов

PCI-Express плата аналогового ввода/вывода APCIe-3121 имеет 16 SE-входов, 8 аналоговых выходов, 16-бит и 8 цифровых входов/выходов. Плата особенно подходит для приложений в области управления промышленными процессами, измерительной техники и мониторинга, например, для многоканального сбора данных, управления химическими процессами, сбора данных с датчиков, измерения тока и т.д. в жестких промышленных условиях. Характеристики Аналоговые входы 16-битное разрешение Пропускная способность: 100 кГц Диапазоны входов: 0-10 В, ±10 В, 0-5 В, ±5 В, 0-2 В, ±2 В, 0-1 В, ±1 В, 0-20 мА (опция) свободно программируются программно для каждого канала Усиление PGA x1, x2, x5, x10 свободно программируется через программное обеспечение для каждого канала PCI Express DMA для сбора аналоговых данных Защита от перенапряжения Входные фильтры: 159 кГц Сбор аналоговых данных Один канал, несколько каналов, несколько каналов через список сканирования Автоматическое получение аналоговых сигналов с помощью циклического таймера Приобретение через список сканирования: до 16 записей с коэффициентом усиления, каналом, униполярным/биполярным сигналом Приобретение запускается через программное обеспечение, таймер, внешнее событие Функции триггера: Программный триггер или внешний триггер: аналоговый сбор (одиночный или последовательный) запускается посредством переключения сигнала от 0 В до 24 В на цифровом входе 0. Прерывание: конец одиночного канала, конец многоканального канала, конец списка сканирования
