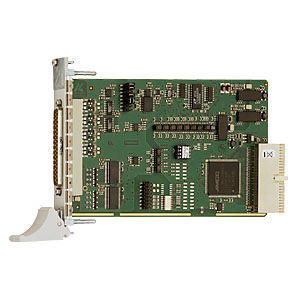

Плата захвата CompactPCI CPCI-3120

PXIаналоговаяцифровая

Карта аналогового ввода/вывода CompactPCI CPCI-3120 имеет 16 дифференциальных входов SE/8, 16-бит, с пропускной способностью 100 кГц. 8 аналоговых выходов имеют разрешение 14 бит. Все выходные линии защищены от короткого замыкания и оснащены EMI-фильтрами. Каждый выход имеет свою линию заземления. 24-битный таймер может использоваться как циклический счетчик или как сторожевой таймер. Плата особенно хорошо подходит для применения в секторе управления промышленными процессами, измерительной техники и мониторинга, например, для многоканального сбора данных, управления химическими процессами, сбора данных с датчиков и т.д. Характеристики Может вставляться в системы PXI с ограниченной функциональностью Аналоговые входы: 16 однополярных/8 дифференциальных входов или 8 однополярных/4 дифференциальных входов 16-битное разрешение Оптическая изоляция 500 В Пропускная способность: 100 кГц Входное напряжение: 0-10 В, ±10 В, 0-5 В, ±5 В, 0-2 В, ±2 В, 0-1 В, ±1 В, 0-20 мА (опция), свободно программируемое через программное обеспечение для каждого канала Усиление PGA x1, x2, x5, x10 свободно программируется через программное обеспечение для каждого канала PCI DMA для сбора аналоговых данных Защита от перенапряжения Входные фильтры: 159 кГц Сбор аналоговых данных: Один канал, несколько каналов, несколько каналов через список сканирования Автоматическое получение аналоговых сигналов с помощью циклического таймера Приобретение через список сканирования: до 16 записей с коэффициентом усиления, каналом, униполярным/биполярным сигналом Приобретение запускается через программное обеспечение, таймер, внешнее событие Функции триггера: - Программный триггер или - внешний триггер: аналоговый сбор (одиночный или последовательный) запускается посредством переключения сигнала от 0 В до 24 В на цифровом входе 0. Прерывание: Конец одиночного, Конец многоканального, Конец списка сканирования Аналоговые выходы
