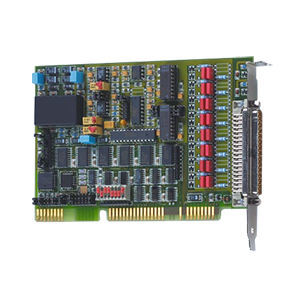

Аналоговая входная плата PA-302

TTL8 каналовISA

ISA-карта аналоговых входов PA-302 имеет 16/8 SE/дифференциальных, 12-разрядных входов. Она была специально разработана для управления промышленными процессами и промышленных измерений, таких как автоматические тестовые устройства, управление химическими процессами или измерение тока в жестких промышленных условиях, и оснащена рядом устройств для обеспечения безопасности. В комплект поставки входит CD-ROM с драйверами для Windows и примерами программирования. Аналоговые входы Скорость передачи данных для одного канала: 125 кГц Диапазоны входов: 0-10 В, ±10 В, 0-5 В, ±5 В выбираются с помощью перемычки, 0(4)-20 мА опционально (варианты DC и SC) Коэффициент усиления INA (инструментальный усилитель), регулируется с помощью перемычки или сопротивления Адресация с помощью DIP-переключателей 3 x 16-битных таймера (82C54): Таймер 0: только для аналогового сбора; Таймер 1 и Таймер 2: как циклические счетчики времени Сбор аналоговых данных Один канал, несколько каналов, несколько каналов через список сканирования Автоматическое получение аналогового сигнала через циклический таймер Приобретение через список сканирования: до 16 записей с коэффициентом усиления, каналом, униполярным/биполярным сигналом Приобретение запускается через программное обеспечение, таймер, внешнее событие Функции триггера: Программный триггер или внешний триггер: аналоговый сбор (одиночный или последовательный) запускается внешним TTL-сигналом с переключением от 0 до 5 В на TTL-входе Прерывание: конец одиночного канала, конец многоканального канала, конец списка сканирования Цифровой Функции безопасности Защита от перенапряжения и высокочастотных ЭМИ Нейтрализация шумов при подаче напряжения на ПК Проверено на ЭМС в соответствии с 89/336/EEC: IEC 61326: электрическое оборудование для измерения, управления и лабораторного использования Области применения Управление технологическими процессами Промышленные измерения Сбор данных с датчиков Анализ сигналов ..
