Аналоговая плата E/S APCI-3120

цифроваяPCIс 8 входами/выходами

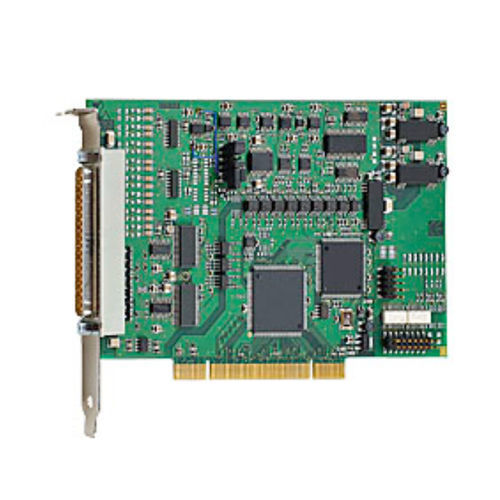

PCI-плата аналогового ввода/вывода APCI-3120 имеет 16 дифференциальных входов SE/8, 16 бит, 8/4 аналоговых выхода, 14 бит, и 8 цифровых входов/выходов, 24 В. Плата особенно подходит для приложений в секторе управления промышленными процессами, измерительной техники и мониторинга, например, для многоканального сбора данных, для управления химическими процессами, для сбора данных с датчиков и т.д. Имеется таймер, который может использоваться как циклический счетчик времени или как сторожевой таймер. Характеристики Аналоговые входы 16 односторонних/8 дифференциальных входов или 8 односторонних/4 дифференциальных входов 16-битное разрешение Оптическая изоляция 500 В Пропускная способность: 100 кГц Входное напряжение: 0-10 В, ±10 В, 0-5 В, ±5 В, 0-2 В, ±2 В, 0-1 В, ±1 В, 0-20 мА (опция), свободно программируемое через программное обеспечение для каждого канала Усиление PGA x1, x2, x5, x10 свободно программируется через программное обеспечение для каждого канала PCI DMA для сбора аналоговых данных Защита от перенапряжения Входные фильтры: 159 кГц Сбор аналоговых данных Один канал, несколько каналов, несколько каналов через список сканирования Автоматическое получение аналоговых сигналов с помощью циклического таймера Приобретение через список сканирования: до 16 записей с коэффициентом усиления, каналом, униполярным/биполярным сигналом Приобретение запускается через программное обеспечение, таймер, внешнее событие Функции триггера: Программный триггер или внешний триггер: аналоговый сбор (одиночный или последовательный) запускается посредством переключения сигнала от 0 В до 24 В на цифровом входе 0. Прерывание: конец одиночного канала, конец многоканального канала, конец списка сканирования
