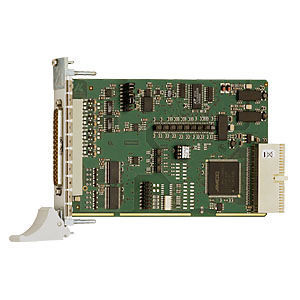

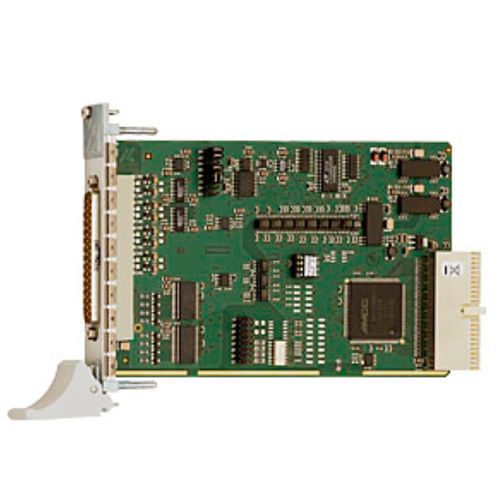

Аналоговая входная плата CPCI-3001

CompactPCIPXIпрограммируемая

Плата аналоговых входов CompactPCI CPCI-3001 имеет 16/8/4 SE или 8/4 дифференциальных входов, 12 бит, с пропускной способностью 100 кГц. Кроме того, она имеет 8 цифровых входов/выходов и 2 таймера. Плата особенно хорошо подходит для применения в области управления промышленными процессами, измерительной техники и мониторинга, например, для многоканального сбора данных, управления химическими процессами, сбора данных с датчиков и т.д. Характеристики Возможность установки в системы PXI с ограниченной функциональностью Программа мониторинга для тестирования и настройки функций платы Аналоговые входы: 16 односторонних/8 дифференциальных входов или 8 односторонних/4 дифференциальных входов или 4 односторонних входа 12-битное разрешение Пропускная способность: 100 кГц Входное напряжение: 0-10 В, ± 10 В, 0-5 В, ± 5 В, 0-2 В, ± 2 В, 0-1 В, ± 1 В, 0-20 мА (опция) свободно программируется через программное обеспечение для каждого канала Усиление PGA x1, x2, x5, x10 свободно программируется через программное обеспечение для каждого канала PCI DMA для сбора аналоговых данных Сбор аналоговых данных: Один отдельный канал, несколько каналов, несколько каналов через список сканирования Автоматический сбор аналоговых данных через управление циклическим таймером Сбор через список сканирования: до 16 записей с коэффициентом усиления, каналом, униполярным/биполярным сигналом Приобретение запускается через программное обеспечение, таймер, внешнее событие Функции триггера: Программный триггер или внешний триггер: аналоговый сбор (одиночный или последовательный) запускается посредством переключения сигнала от 0 В до 24 В на цифровом входе 0. Прерывание: конец одиночного канала, конец многоканального канала, конец списка сканирования
