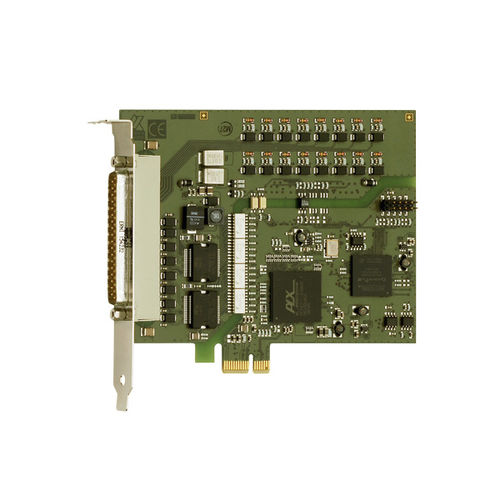

Цифровая плата E/S APCIe-1500

32 цифровых входаPCI Expressшина PCI

Плата PCI-Express 32 цифровых входа/выхода APCIe-1500 имеет 32 цифровых входа/выхода, 24 В, 14 входов являются прерываемыми. 16 цифровых выходов питания оснащены защитными диодами и фильтрами. Плата полностью совместима с PCI-платой APCI-1500. Она особенно подходит для таких приложений, как управление промышленными входами/выходами, переключение сигналов, контроль включения/выключения двигателей, освещения и т.д. в жестких промышленных условиях. APCIe-1500 имеет прерывистые входы. Они заменяют непрерывные циклические процессы запроса (опрос) для рутинных задач мониторинга и оценки. Это снимает нагрузку с процессора и программного обеспечения. При изменении состояния цифровых входов APCIe-1500 генерирует прерывание, так что система реагирует на это событие через процедуру прерывания и тем самым удовлетворяет критериям реального времени. Характеристики 3 программируемых таймера Совместимость по разъемам и программному обеспечению с платами цифрового ввода/вывода APCI-1500 для шины PCI и CPCI-1500 для шины CompactPCI Разъем, совместимый с платой ISA PA 1500 Программа мониторинга для тестирования и настройки функций платы Входы: 16 оптически изолированных цифровых входов, 24 В, включая 14 входов с прерыванием Защита от обратного напряжения Все входы фильтруются Выходы: 16 оптически изолированных цифровых выходов, от 10 В до 36 В Выходной ток на канал 500 мА Программируемый по таймеру сторожевой таймер для сброса выходов в "0" Диагностический отчет через регистр состояния при коротком замыкании, перегреве, падении напряжения или срабатывании сторожевого таймера Прерывание, срабатывающее по сторожевому таймеру, таймеру, ошибке При включении питания сброс выходов в "0" Ток короткого замыкания для 16 выходов ~ 3 A typ
