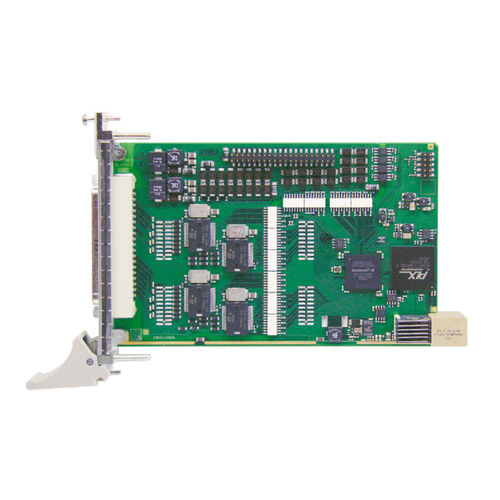

Цифровой carte CompactPCI CPCIs-1564

последовательный

Плата цифрового ввода/вывода CompactPCI Serial 64 CPCIs-1564 имеет 32 цифровых входа, 24 В, и 32 цифровых выхода, 24 В. 16 входов являются прерываемыми. Каналы 0-2 могут использоваться в качестве входов 32-разрядных счетчиков (до 500 кГц). Плата предназначена для промышленного ввода-вывода, поэтому все входы отфильтрованы и защищены от обратного напряжения. Входы и выходы оптически изолированы до 1000 В и защищены от быстрых переходных процессов, перенапряжения, электростатического разряда и высокочастотных ЭМИ. Плата имеет расширенный температурный диапазон от-40 °C до +85 °C. Характеристики Входы 32 оптически изолированных входа, 24 В, включая 16 входов с прерыванием Каналы 0-2 могут использоваться как входы 32-разрядных счетчиков (до 500 кГц) Защита от обратного напряжения Все входы фильтруются Выходы 32 оптически изолированных выхода, от 11 до 36 В Выходной ток на канал 500 мА Суммарный ток: 3 A (обычно с предохранителем через PTC-резистор) Сторожевой таймер для сброса выходов в "0" При включении питания сброс выходов в "0" Ограничение тока: ~1,5 A на 8 каналов (через PTC) Ток короткого замыкания на каждый выход ~1,5 A typ Самовосстанавливающийся предохранитель (электронный) Защита от перегрева и перенапряжения выходы питания 24 В с защитными диодами и фильтрами Внешнее питание 24 В экранировано и отфильтровано Логика отключения, когда внешнее напряжение питания падает ниже 7 В Таймер / сторожевой таймер / счетчик 2 таймера (разрешение 12 бит), один из которых может быть использован в качестве сторожевого таймера 3 счетчика (32 бита)
