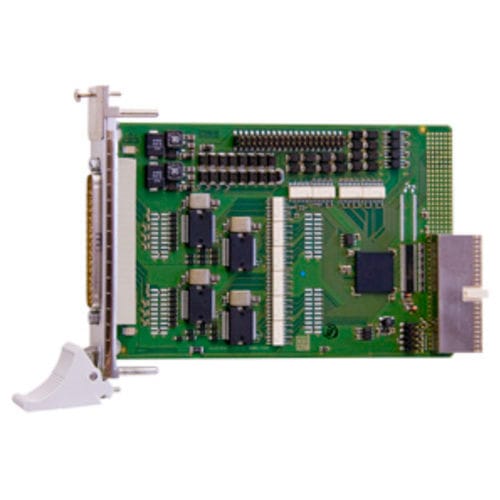

Плата захвата CompactPCI CPCI-1564-5

цифроваяконтрольная

Карта CompactPCI 5V 64 цифровых входов/выходов CPCI-1564 имеет 32 цифровых входа, 24 В, и 32 цифровых выхода, 24 В. 16 входов являются прерываемыми. Карта особенно хорошо подходит для таких приложений, как управление вводом/выводом, контроль включения/выключения двигателей, освещения и т. д. в жестких промышленных условиях. 32 выхода (11-36 В) имеют выходной ток 500 мА на канал и сбрасываются в "0" при включении питания. Плата имеет оптическую изоляцию до 1000 В. Характеристики CompactPCI 5V Входы 32 оптически изолированных цифровых входа, 24 В, включая 16 входов с прерыванием и 3 входа со счетчиком Входы организованы в 4 группы по 8 каналов, каждая группа имеет свою линию заземления Защита от обратного напряжения Все входы фильтруются Выходы 32 оптически изолированных цифровых выхода, от 11 В до 36 В Выходной ток на канал 500 мА Сторожевой таймер для сброса выходов в "0" При включении питания выходы сбрасываются в "0" Общий ток для 8 выходов 1,85 A Ток короткого замыкания на каждый выход макс. 1.7 A Электронный предохранитель Защита от перегрева и перенапряжения выходы питания 24 В с защитными диодами и фильтрами Внешнее напряжение питания 24 В экранировано и отфильтровано Логика отключения, когда внешнее напряжение питания падает ниже 7 В Особенности безопасности Оптическая изоляция 1000 В Расстояние сползания IEC 61010-1 Защита от быстрых переходных процессов (всплеск), перенапряжения, электростатического разряда и высокочастотных ЭМИ Запуск прерывания через счетчик, таймер Отдельная линия заземления для входов и выходов Приложения Переключение сигналов Управление промышленными цифровыми входами/выходами Сопряжение с ПЛК Интерфейс с электромеханическими реле Автоматическое тестовое оборудование Контроль включения/выключения двигателей, освещения.. Сторожевой таймер Интерфейс с машинами
