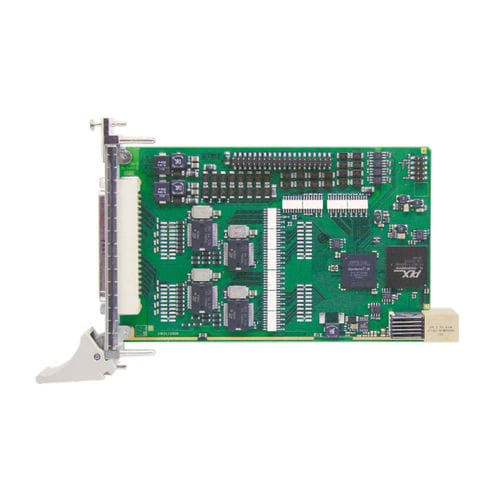

Цифровой carte CompactPCI CPCIs-1532

последовательный

Плата цифрового ввода/вывода CompactPCI Serial 32 CPCIs-1532 имеет 16 цифровых входов, 24 В, и 16 цифровых выходов (11 - 36 В). 15 входов являются прерываемыми. Канал 0 может использоваться как вход 16-разрядного счетчика (до 100 кГц). Плата предназначена для промышленного ввода/вывода, поэтому все входы отфильтрованы и защищены от обратного напряжения. Номинальное напряжение составляет 24 В. Входы и выходы оптически изолированы до 1000 В и защищены от быстрых переходных процессов, перенапряжения, электростатического разряда и высокочастотных ЭМИ. Плата имеет расширенный температурный диапазон от -40 °C до +85 °C. Характеристики Входы 16 оптически изолированных входов, 24 В, включая 15 входов с прерыванием Канал 0 может использоваться как вход 16-разрядного счетчика (до 100 кГц) Защита от обратного напряжения Номинальное напряжение: 24 В Все входы фильтруются Выходы 16 оптически изолированных выходов, от 11 до 36 В Выходной ток на канал 500 мА Суммарный ток: 3 A (обычно с предохранителем через PTC-резистор) Сторожевой таймер для сброса выходов в "0" При включении питания сброс выходов в "0" Ограничение тока: ~1,5 A на 8 каналов (через PTC) Ток короткого замыкания на каждый выход ~1,5 A typ Самовосстанавливающийся предохранитель (электронный) Защита от перегрева и перенапряжения выходы питания 24 В с защитными диодами и фильтрами Внешнее питание 24 В экранировано и отфильтровано Логика отключения, когда внешнее напряжение питания падает ниже 7 В
