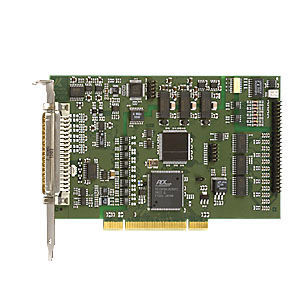

Плата захвата PCI APCI-3116

аналоговаяцифровая12 битов

PCI карты аналогового ввода/вывода APCI-3116 имеют 16/8 SE или 8/4 дифференциальных входов с разрешением 16 бит и пропускной способностью 200 кГц. 4 аналоговых выхода имеют разрешение 12 бит. Кроме того, плата имеет 8 цифровых входов/выходов, 24 В и 24 TTL-входа/выхода. Плата особенно подходит для применения в области управления промышленными процессами, измерительной техники и мониторинга, например, для многоканального сбора данных, управления химическими процессами, сбора данных с датчиков, измерения тока и т. д. Пропускная способность: 200 кГц Входное напряжение: 0-10 В, ±10 В, 0-5 В, ±5 В, 0-2 В, ±2 В, 0-1 В, ±1 В, 0-20 мА (опция), свободно программируется через программное обеспечение для каждого канала Токовые входы: 0-20 мА (опция) могут свободно комбинироваться с входами напряжения Коэффициент усиления PGA x1, x2, x5, x10, свободно программируемый через программное обеспечение для каждого канала Сбор аналоговых сигналов Различные режимы ввода: 1) Простой режим 2) Режимы сканирования 3) Режимы последовательности 4) Режим автоматического обновления Встроенный FIFO (на 512 аналоговых значений) PCI-DMA для сбора аналоговых данных Аналоговые выходы Время установки 15 мкс typ Выходное напряжение после сброса: 0 V Каждый выход имеет собственную линию заземления (без оптической изоляции) Диапазон выходного напряжения: от -10 В до + 10 В Выходной ток: ± 5 мА Ток короткого замыкания: ± 20 мА цифровые входы/выходы 24 В Порт0: выходы / Порт1: входы / Порт2: входы/выходы Все входы/выходы находятся под напряжением 5 В через подтягивающие резисторы Простое программирование с помощью команд чтения и записи ввода/вывода Таймер/счетчик Оптическая изоляция 1000 В мин. Расстояние ползучести IEC 61010-1. Часть схемы аналогового сбора данных отделена от части схемы цифровой функции
