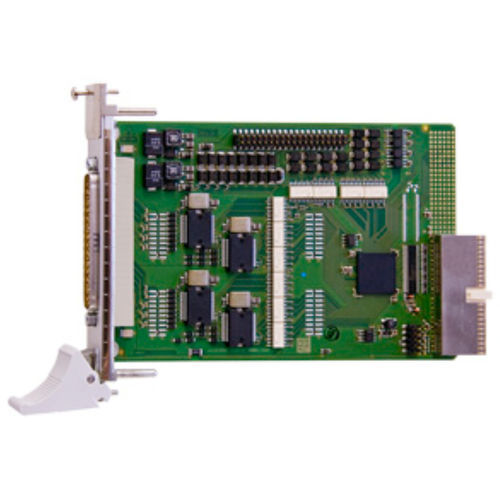

Цифровая плата E/S CPCI-1564

CompactPCIтока64 входа/выхода

Плата CompactPCI 3,3V 64 цифровых входов/выходов CPCI-1564 имеет 32 цифровых входа, 24 В, и 32 цифровых выхода, 24 В. 16 входов являются прерываемыми. Плата особенно хорошо подходит для таких приложений, как управление вводом/выводом, контроль включения/выключения двигателей, освещения и т. д. в жестких промышленных условиях. 32 выхода (11-36 В) имеют выходной ток 500 мА на канал и сбрасываются в "0" при включении питания. Плата имеет оптическую изоляцию до 1000 В. Характеристики 32 оптически изолированных цифровых входа, 24 В, включая 16 входов с прерыванием и 3 входа со счетчиком Входы организованы в 4 группы по 8 каналов, каждая группа имеет свою линию заземления Защита от обратного напряжения Все входы фильтруются 32 оптически изолированных цифровых выхода, от 11 В до 36 В Выходной ток на канал 500 мА Сторожевой таймер для сброса выходов в "0" При включении питания выходы сбрасываются в "0" Общий ток для 8 выходов 1,85 A Ток короткого замыкания на каждый выход макс. 1.7 A Электронный предохранитель Защита от перегрева и перенапряжения выходы питания 24 В с защитными диодами и фильтрами Внешнее напряжение питания 24 В экранировано и отфильтровано Логика отключения, когда внешнее напряжение питания падает ниже 7 В Функции безопасности Оптическая изоляция 1000 В Расстояние ползучести IEC 61010-1 Защита от быстрых переходных процессов (всплеск), перенапряжения, электростатического разряда и высокочастотных ЭМИ Запуск прерывания через счетчик, таймер Отдельная линия заземления для входов и выходов
