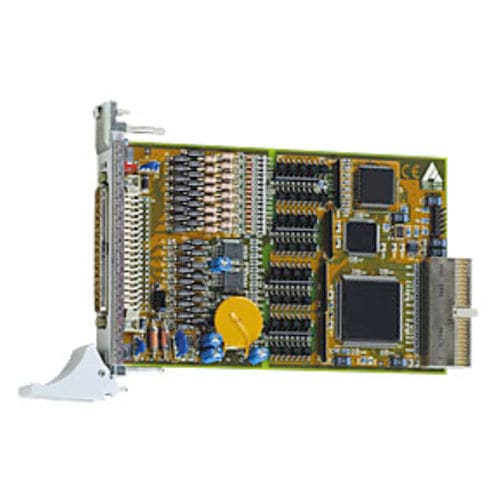

Цифровая плата E/S CPCI-1500

CompactPCIPXIтока

Плата CompactPCI 32 цифровых входов/выходов CPCI-1500 имеет 16 цифровых входов, 24 В, и 16 цифровых выходов, 24 В. 14 входов являются прерываемыми. Плата особенно хорошо подходит для таких приложений, как управление вводом/выводом, контроль включения/выключения двигателей, освещения и т. д. в жестких промышленных условиях. Описание Характеристики Может вставляться в системы PXI, с ограниченной функциональностью 3 программно-программируемых таймера Разъем и программное обеспечение совместимы с платами цифрового ввода/вывода APCI-1500/PA 1500 Программа мониторинга для тестирования и настройки функций платы Защита от обратного напряжения Все входы фильтруются Выходной ток на канал 500 мА Программируемый по таймеру сторожевой таймер для сброса выходов в "0" Диагностический отчет через регистр состояния при коротком замыкании, перегреве, падении напряжения или срабатывании сторожевого таймера Прерывание срабатывает по сторожевому таймеру, таймеру, ошибке При включении питания выходы сбрасываются в "0" Ток короткого замыкания для 16 выходов ~ 3 A typ Ток короткого замыкания на каждый выход ~1,5 A typ. Самовосстанавливающийся предохранитель (электронный предохранитель) Защита от перегрева и перенапряжения выходы питания 24 В с защитными диодами и фильтрами Экран и фильтр внешнего питания 24 В Логика отключения, когда внешнее напряжение питания падает ниже 7 В Программируемый сторожевой таймер для сброса выходов в случае ошибки
