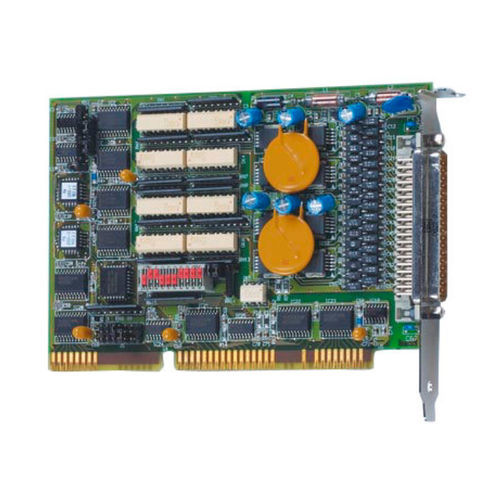

Цифровая выходная плата PA 2000

ISAдля безопасности32 цифровых выхода

Плата PA-2000 32 цифровых выхода ISA имеет 32 цифровых выхода, 24 В, 3 таймера и 1 сторожевой таймер. Карта имеет гальваническую развязку и защищена от быстрых переходных процессов (всплесков), электростатических разрядов и высокочастотных помех. Она используется в качестве интерфейса к машинам или электромагнитным реле, для контроля состояния (включения/выключения) двигателей, ламп и т.д. в тяжелых промышленных условиях и имеет многочисленные защитные устройства для этого. В комплект поставки входит CD-ROM с драйверами для Windows и примерами программирования. Характеристики Выходной ток: 500 мА Диапазон напряжений: 10-36 В Диагностические отчеты, считываемые через регистр состояния в случае короткого замыкания, перегрева, падения напряжения или сторожевого таймера 3 x 16-битный таймер (82C54): Таймер как программируемый сторожевой таймер для сброса выходов в "0", освобождение функции через программное обеспечение, управление 2 выходными каналами для генерации сигналов квадратной волны Прерывание срабатывает при ошибке на выходах или через таймер2 Адресация с помощью DIP-переключателей 16-битная или 8-битная шина данных После включения питания выходы сбрасываются в "0" Функции безопасности Оптическая изоляция 1000 В Расстояние ползучести IEC 61010-1 (VDE411-1) Защита от быстрых переходных процессов (всплеск), перенапряжения, электростатического разряда и высокочастотных ЭМИ Максимальный выходной ток для 32 выходных каналов: 6 A (2 x 3 A) Самовосстанавливающийся предохранитель (электронный предохранитель) Ток короткого замыкания на каждый выход 1,5 A typ Выходные конденсаторы минимизируют электромагнитные излучения Быстрое размагничивание в случае индуктивной нагрузки Внешнее питание 24 В экранировано через защитную схему
