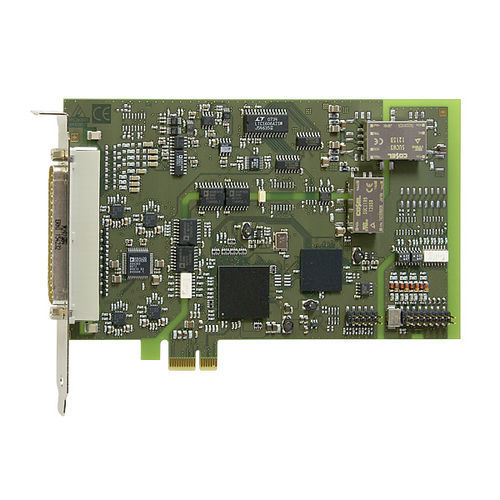

Плата захвата PCI-Express APCIe-3123

аналоговаяцифровая16 битов

PCI-Express карта аналогового ввода/вывода APCIe-3121 имеет 8 SE и 4 дифференциальных входа, 8 или 4 аналоговых выхода, 16 бит и 8 цифровых входов/выходов. Карта особенно хорошо подходит для применения в области управления промышленными процессами, измерительной техники и мониторинга, например, для многоканального сбора данных, управления химическими процессами, сбора данных с датчиков, измерения тока и т.д. в жестких промышленных условиях. Аналоговые входы Пропускная способность: 100 кГц Диапазоны входов: 0-10 В, ±10 В, 0-5 В, ±5 В, 0-2 В, ±2 В, 0-1 В, ±1 В, 0-20 мА (опция) свободно программируются через программное обеспечение для каждого канала Усиление PGA x1, x2, x5, x10 свободно программируется через программное обеспечение для каждого канала PCI Express DMA для сбора аналоговых данных Защита от перенапряжения Входные фильтры: 159 кГц Сбор аналоговых данных Один канал, несколько каналов, несколько каналов через список сканирования Автоматическое получение аналоговых сигналов с помощью циклического таймера Приобретение через список сканирования: до 16 записей с коэффициентом усиления, каналом, униполярным/биполярным сигналом Приобретение запускается через программное обеспечение, таймер, внешнее событие Функции триггера: Программный триггер или внешний триггер: аналоговый сбор (одиночный или последовательный) запускается посредством переключения сигнала от 0 В до 24 В на цифровом входе 0. Прерывание: конец одиночного канала, конец многоканального канала, конец списка сканирования Аналоговые выходы Выходы напряжения или тока Выходное напряжение: ± 10 В, 0-10 В (через программное обеспечение) Выходное напряжение после сброса: 0 V Каждый выход имеет собственную линию заземления (без оптической изоляции) Выходной ток ± 5 мА макс. для выходов напряжения Токовые выходы: 0-20 мА, мин. нагрузка 10 Ω, макс. нагрузка 560 Ω, при 20 мА Фильтры электромагнитных помех
