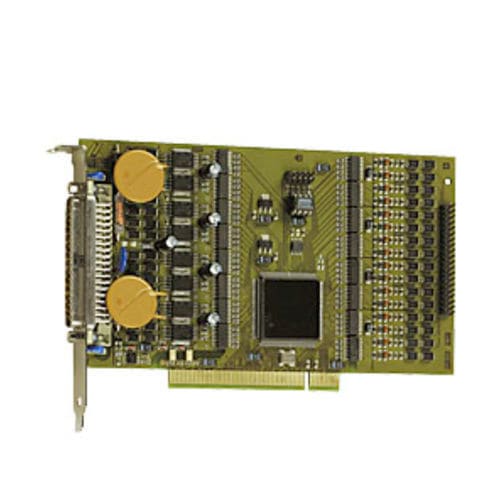

Плата захвата PCI APCI-1564

цифроваяконтрольная

Карта цифрового ввода/вывода PCI 64 APCI-1564 имеет 32 цифровых входа, 24 В, и 32 цифровых выхода, 24 В с фильтрами. 16 входов являются прерываемыми. Карта особенно хорошо подходит для управления вводом/выводом, коммутации сигналов, сопряжения с ПЛК, в качестве интерфейса к машинам или электромеханическим реле и т.д. в суровых промышленных условиях и поэтому оснащена множеством защитных цепей. Описание Характеристики 32-битный, 33 МГц, интерфейс PCI PCI 5 В Входы 32 оптически изолированных цифровых входа, 24 В, включая 16 входов с прерыванием и 3 входа со счетчиками Входы организованы в 4 группы по 8 каналов, каждая группа имеет свою линию заземления Защита от обратного напряжения Все входы фильтруются Выходы 32 оптически изолированных цифровых выхода, от 10 В до 36 В Выходной ток на канал 500 мА Сторожевой таймер для сброса выходов в "0" При включении питания сброс выходов в "0" Ток короткого замыкания для 16 выходов ~3 A typ. Ток короткого замыкания для 32 выходов ~6 A typ. Электронный предохранитель Ток короткого замыкания на каждый выход ~1,5 A typ Защита от перегрева и перенапряжения выходы питания 24 В с защитными диодами и фильтрами Выходные конденсаторы против электромагнитных излучений Внешнее напряжение питания 24 В экранировано и отфильтровано Логика отключения, когда внешнее напряжение питания падает ниже 5 В Особенности безопасности Оптическая изоляция 1000 В Расстояние сползания IEC 61010-1 Защита от быстрых переходных процессов (всплеск), перенапряжения, электростатического разряда и высокочастотных ЭМИ Запуск прерывания через счетчик, таймер Отдельные линии заземления для входов и выходов Приложения Промышленное управление вводом/выводом Сопряжение с ПЛК Переключение сигналов Интерфейс с электромеханическими реле Автоматическое тестовое оборудование Контроль включения/выключения двигателей, освещения.. Сторожевой таймер
