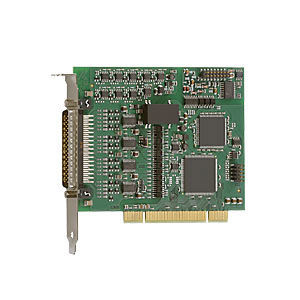

Плата захвата PCI APCI-3600

аналоговаяцифровая

PCI-карта измерения шума и вибрации APCI-3600 была специально разработана для акустических процессов в тестовых приложениях в промышленной среде. Она имеет 8 входов SE/diff. (+/-), 24-бит, 8 источников тока для подключения ICPTM-датчиков, 8 цифровых входов и 8 цифровых выходов, 24 В. 4 входа хронометра (RS485) позволяют вести параллельный подсчет оборотов. 8 аналоговых входов SE/diff. (+/-) имеют по 1 АЦП на канал и обеспечивают одновременную выборку с частотой от 2 кГц до 200 кГц. Имеется фильтр сглаживания для предотвращения ошибок выборки. Кроме того, плата оснащена программно программируемым коэффициентом усиления от 1 до 10, а также входной муфтой для AC, DC, GND. Описание Акустические процессы в области тестирования не ограничиваются измерением шума и вибрации. Поэтому многофункциональная PCI-карта APCI-3600 от ADDI -DATA выполняет практически все дополнительные измерительные задачи на базе ПК, благодаря многочисленным дополнительным функциям. 4 счетных входа (до 1 МГц с 32-битной глубиной) для приложений, требующих точного определения координат. Источник тока для датчиков ICP™ Синхронный режим (каскадирование) нескольких APCI-3600 на один мастер/триггер Цифровые входы/выходы Модуль памяти SDRAM, обеспечивающий скорость передачи данных до 24 МБ/с. Для быстрой интеграции платы в специальные испытательные машины плата поставляется с драйверами и примерами программирования. Технические характеристики Аналоговые входы (для всех версий) Частота дискретизации настраивается в диапазоне от 2 до 200 кГц Отношение сигнал/шум > 105 дБ Один АЦП на канал: одновременное получение данных по всем аналоговым входам
