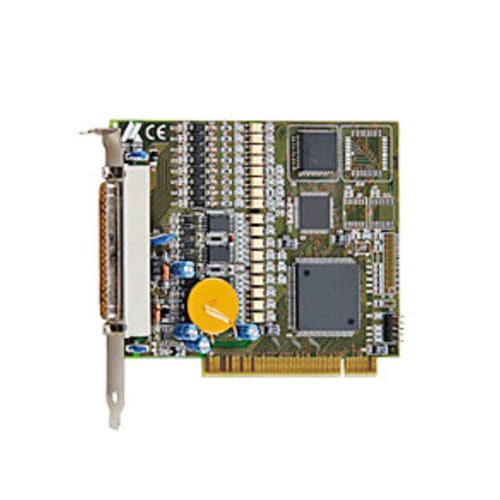

Плата захвата PCI APCI-1500-12

PCI Expressцифроваяконтрольная

Плата PCI 32 цифровых входов/выходов APCI-1500-12V имеет 16 цифровых входов, включая 14 входов с прерыванием. 32 выхода имеют выходной ток 500 мА на канал и устанавливаются в "0" при включении питания. Сторожевой таймер может установить выходы в "0", они также устанавливаются в "0" в случае, если внешнее напряжение питания падает ниже 5 В. Выходы защищены от перегрева и перенапряжения. Плата имеет оптическую изоляцию до 1000 В. Она особенно подходит для таких приложений, как управление вводом/выводом, контроль включения/выключения двигателей, освещения и т.д. в жестких промышленных условиях. Описание Характеристики 3 программируемых таймера Разъем, совместимый с платой ISA PA 1500. Разъем и программное обеспечение, совместимые с платами цифрового ввода/вывода APCIe-1532 для шины PCI Express и CPCI-1500 для шины CompactPCI. Программа мониторинга для тестирования и настройки функций платы Входы 16 оптически изолированных цифровых входов, 12 В, включая 14 входов с прерыванием Защита от обратного напряжения Все входы фильтруются Выходы 16 оптически изолированных цифровых выходов, от 10 В до 36 В Выходной ток на канал 500 мА Программируемый по таймеру сторожевой таймер для сброса выходов в "0" Диагностический отчет через регистр состояния при коротком замыкании, перегреве, падении напряжения или срабатывании сторожевого таймера Прерывание, срабатывающее по сторожевому таймеру, таймеру, ошибке При включении питания сброс выходов в "0" Ток короткого замыкания для 16 выходов ~ 3 A тип. Ток короткого замыкания на каждый выход ~1,5 A typ Самовосстанавливающийся предохранитель (электронный предохранитель) Защита от перегрева и перенапряжения выходы питания 24 В с защитными диодами и фильтрами Выходные конденсаторы против электромагнитных излучений Внешнее напряжение питания 24 В экранировано и отфильтровано
