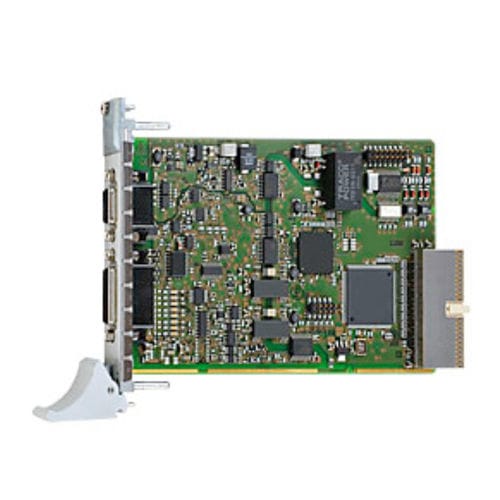

Аналоговая плата E/S CPCI-3009

TTLRS-4224 аналоговых выхода

Плата аналогового ввода/вывода CompactPCI CPCI-3009 имеет 16 дифференциальных входов SE/8, 16 бит, 4 аналоговых выхода, 12 бит, и перепрограммируемый функциональный модуль счетчика. Она характеризуется гибкостью применения, высокой точностью, скоростью и надежностью в жестких промышленных условиях. Модуль счетчика обеспечивает доступ к 32-разрядным данным и имеет частоту 5 МГц. Доступны следующие функции: Инкрементальный счетчик, хронос для измерения частоты, ширины импульса и длительности периода, цифровые входы/выходы 24 В, TTL, RS422. Дополнительные функции доступны по запросу. Плата CPCI-3009 - это быстрая многофункциональная плата со счетчиками для шины CompactPCI. Она характеризуется гибкостью применения, высокой точностью, скоростью и надежностью в тяжелых промышленных условиях. С помощью этой платы вы можете реализовать широкий спектр приложений на одной и той же аппаратной основе благодаря технологии FPGA. Плата поставляется с набором функций, что позволяет добиться высокой эффективности при использовании всего одной платы. Функции программируются с помощью прилагаемого программного обеспечения. Вы можете адаптировать функции платы к требованиям вашего приложения и изменять их по мере необходимости. По запросу благодаря ПЛИС можно программно адаптировать дополнительные приложения для счетчиков. Характеристики CompactPCI 3,3 В или 5 В Может встраиваться в системы PXI с ограниченными функциональными возможностями Аналоговые входы: Разрешение: 16 бит Пропускная способность: 100 кГц Входы напряжения: 0-10 В, ±10 В, 0-5 В, ±5 В, 0-2 В, ±2 В, 0-1 В, ±1 В, 0-20 мА (опция) свободно программируются через программное обеспечение для каждого канала Версия с диапазоном входных сигналов 0-30 В (только входы SE) Аналоговый сбор данных: Различные режимы ввода для аналогового сбора: 1) Простой режим
