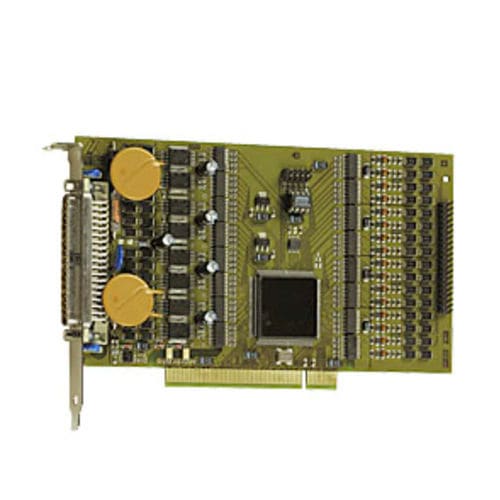

Плата захвата PCI APCI-1564-5

цифроваяконтрольная

Карта цифрового ввода/вывода PCI 64 5V APCI-1564-5V имеет 32 цифровых входа, 5 В, и 32 цифровых выхода, 5 В. 16 входов являются прерываемыми. Карта доступна в двух версиях: с выходами с открытым коллектором (APCI-1564-5V) или с выходами с высокой стороной (APCI-1564-5V-HS). Плата особенно подходит для управления вводом/выводом, коммутации сигналов, сопряжения с ПЛК, в качестве интерфейса с машинами или электромеханическими реле и т.д. в суровых промышленных условиях и поэтому оснащена множеством защитных цепей. Описание Характеристики 32-битный, 33 МГц, интерфейс PCI PCI 5 В Входы 32 оптически изолированных цифровых входа, 24 В, включая 16 входов с прерыванием и 3 входа со счетчиками Входы организованы в 4 группы по 8 каналов, каждая группа имеет свою линию заземления Защита от обратного напряжения Все входы фильтруются Выходы 32 оптически изолированных цифровых выхода, выходы с открытым коллектором 5 В Выходной ток на канал 50 мА Сторожевой таймер для сброса выходов в "0" При включении питания сброс выходов в "0" Общий ток для 8 выходов ~ 0,5 А (через PTC) Электронный предохранитель Ток короткого замыкания на каждый выход ~1,5 A Защита от перегрева и перенапряжения выходы питания 24 В с защитными диодами и фильтрами Выходные конденсаторы против электромагнитных излучений Внешнее напряжение питания 24 В экранировано и отфильтровано Логика отключения, когда напряжение внешнего питания падает ниже 5 В Особенности безопасности Оптическая изоляция 1000 В Расстояние сползания IEC 61010-1 Защита от быстрых переходных процессов (всплеск), перенапряжения, электростатического разряда и высокочастотных ЭМИ Запуск прерывания через счетчик, таймер Отдельные линии заземления для входов и выходов Приложения Промышленное управление вводом/выводом Сопряжение с ПЛК Переключение сигналов
