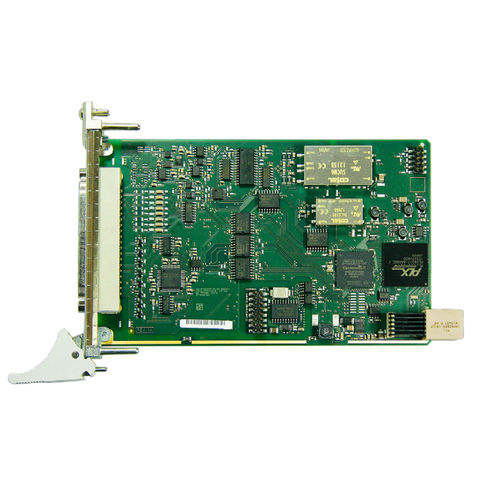

Аналоговый carte CompactPCI CPCIs-3121

цифровойпоследовательный

Плата аналогового ввода/вывода CompactPCI Serial CPCIs-3121 имеет 16 дифференциальных входов SE/8, 16 бит, 8/4 аналоговых выхода, 16 бит, и 8 цифровых входов/выходов, 24 В. Плата особенно подходит для приложений в области управления промышленными процессами, измерительной техники и мониторинга, например, для многоканального сбора данных, для контроля химических процессов, для сбора данных с датчиков, измерения тока и т.д. в суровых промышленных условиях. Характеристики Аналоговые входы: 16 односторонних / 8 дифференциальных входов 16-битное разрешение Оптическая изоляция 500 В Пропускная способность: 100 кГц Диапазоны входов: 0-10 В, ±10 В, 0-5 В, ±5 В, 0-2 В, ±2 В, 0-1 В, ±1 В, 0-20 мА (опция) свободно программируются через программное обеспечение для каждого канала Коэффициент усиления PGA x1, x2, x5, x10 свободно программируется через программное обеспечение для каждого канала DMA для сбора аналоговых данных Защита от перенапряжения Входные фильтры: 159 кГц Сбор аналоговых данных: Один отдельный канал, несколько каналов, несколько каналов через список сканирования Автоматическое получение аналоговых сигналов с помощью циклического управления таймером Сбор через список сканирования: до 16 записей с коэффициентом усиления, каналом, униполярным/биполярным сигналом Приобретение запускается через программное обеспечение, таймер, внешнее событие Функции триггера: Программный триггер или внешний триггер: аналоговый сбор (одиночный или последовательный) запускается посредством переключения сигнала от 0 В до 24 В на цифровом входе 0. Прерывание: конец одиночного канала, конец многоканального канала, конец списка сканирования
