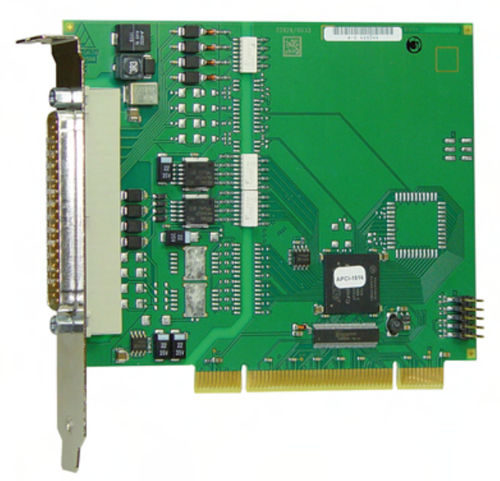

Цифровая плата захвата APCI-1516

контрольная

Плата PCI 16 цифровых входов/выходов APCI-1516 имеет 8 цифровых входов, 24 В, и 8 цифровых выходов, 24 В, 500 мА/канал с фильтрами. Карта особенно хорошо подходит для управления вводом/выводом, коммутации сигналов, сопряжения с ПЛК, в качестве интерфейса к машинам или электромеханическим реле и т.д. в суровых промышленных условиях и поэтому оснащена множеством защитных цепей. Описание Характеристики Входы 8 оптически изолированных входов, 24 В Защита от обратного напряжения Все входы фильтруются Выходы 8 оптически изолированных выходов, от 10 В до 36 В Выходной ток на канал 500 мА Суммарный ток: 3 A (обычно с предохранителем через PTC-резистор) Сторожевой таймер для сброса выходов в "0" При включении питания сброс выходов в "0" Ток короткого замыкания для 8 выходов ~ 3 A тип. Ток короткого замыкания на каждый выход ~1,5 A typ Самовосстанавливающийся предохранитель (электронный предохранитель) Защита от перегрева и перенапряжения выходы питания 24 В с защитными диодами и фильтрами Выходные конденсаторы против электромагнитных излучений Внешнее напряжение питания 24 В экранировано и отфильтровано Логика отключения, когда напряжение внешнего питания падает ниже 5 В Функция диагностики для обнаружения короткого замыкания и перегрева Функции безопасности Оптическая изоляция 1000 В Расстояние ползучести IEC 61010-1 Защита от быстрых переходных процессов (всплеск), перенапряжения, электростатического разряда и высокочастотных ЭМИ Отдельные линии заземления для входов и выходов Приложения Промышленное управление вводом/выводом Сопряжение с ПЛК Переключение сигналов Интерфейс с электромеханическими реле Автоматическое тестовое оборудование Контроль включения/выключения двигателей, освещения.. Сторожевой таймер Интерфейс с машинами Драйверы программного обеспечения К плате прилагается CD-ROM со следующим программным обеспечением и образцами программирования. Стандартные драйверы для:
