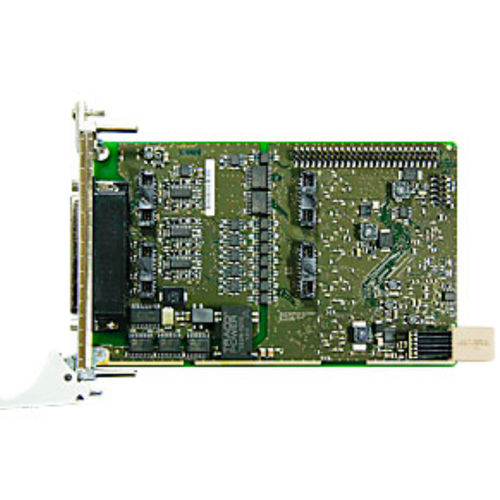

Многофункциональная плата CompactPCI Serial CPCIs-1711 оснащена входами быстрого счетчика. Она имеет 4 программируемых функциональных блока. Можно выбрать следующие функции: инкрементальный счетчик, синхронный последовательный интерфейс SSI, счетчик/таймер, сбор импульсов, частота, ширина импульса, длительность периода, измерение скорости, ШИМ, BiSS-Master, цифровой ввод/вывод, Sin/Cos, EnDat 2.2 и т. д. Плата подходит для таких приложений, как подсчет событий, сбор данных о положении, управление движением, пакетный подсчет и т.д.
Плата CPCIs-1711 - это быстрая многофункциональная и многоканальная плата счетчика для CompactPCI Serial. Сильными сторонами этой платы являются широкий спектр применения, высокая точность и надежность в жестких промышленных условиях. С помощью этой платы вы можете реализовать множество различных приложений на одной аппаратной базе. Плата поставляется с набором функций, что обеспечивает пользователю максимальную эффективность при минимальных затратах места и комплектующих. Функции настраиваются индивидуально для каждого канала с помощью прилагаемого программного обеспечения. Гибкие возможности программирования на этой плате позволяют быстро и легко разрабатывать различные пользовательские приложения и изменять их конфигурацию по мере возникновения новых требований. Благодаря структуре платы FPGA можно реализовать дополнительные приложения для подсчета путем адаптации программного обеспечения. Свяжитесь с нами!
Характеристики
32-битный доступ к данным
Драйвер RS422 5 МГц (до 20 МГц по запросу)
С входными/выходными сигналами RS422/TTL (CPCIs-1711) или входными сигналами 24 В (CPCIs-1711-24V)
Четыре встроенных программируемых функциональных блока
Функции
Инкрементальный счетчик для сбора данных с инкрементальных энкодеров (сигналы, сдвинутые на 90° по фазе)
---
