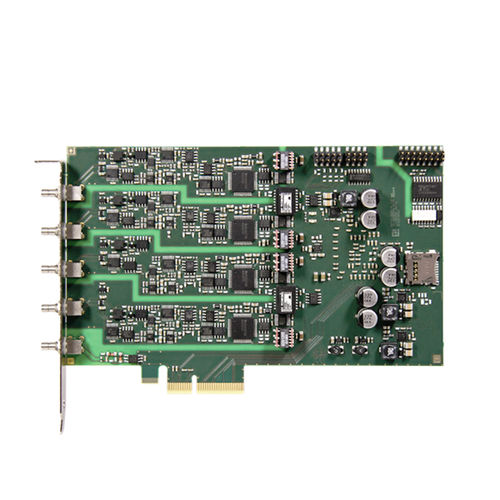

Плата захвата PCI Express APCIe-3660

аналоговаяцифровая

Плата PCI-Express для аналоговых и вибрационных измерений APCIe-3660-4 имеет 4 входа SE/diff. (+/-) с частотой дискретизации до 4 МГц для одновременного сбора данных и 4 цифровых входа/выхода, 24 В. Имеются 4 источника тока для прямого подключения датчиков ICP™ (пьезоэлектрических интегральных схем). Плата особенно подходит для измерения шума и вибрации в жестких промышленных условиях Характеристики Расширенный диапазон рабочих температур: от -20 °C до +85 °C Аналоговые входы 4 SE или диф. (+/-) входа (через разъем SMB) 1 АЦП на канал: Одновременное получение данных по всем аналоговым входам Частота дискретизации: 125 кГц, 250 кГц, 500 кГц, 1 МГц, 2 МГц, 4 МГц Диапазон входных сигналов: ± 10 В, ± 1 В Соединение: AC, DC, GND (программируется для каждого канала) Защита от перенапряжения Оптическая изоляция между аналоговыми каналами и от ПК (1000 В) Сглаживающие фильтры в виде встроенных цифровых фильтров, частота среза изменяется в зависимости от частоты дискретизации, автоматическая настройка на частоту Найквиста Аналоговые фильтры с фиксированной частотой среза (3 МГц) 1 источник тока на канал для питания датчика IEPE (от 4 мА до 26 В) вход триггера 24 В (через разъем SMB) Режимы ввода Простой режим: Считывает одно аналоговое значение Циклический режим (автостоп): Запускает сбор аналоговых значений через программное обеспечение, останавливает сбор при достижении заданного количества значений, аналоговые значения доступны в программном буфере Циклический режим (кольцевой буфер): Запуск сбора аналоговых данных через программное обеспечение, непрерывный сбор данных до остановки программного обеспечения, аналоговые значения доступны в программном буфере
