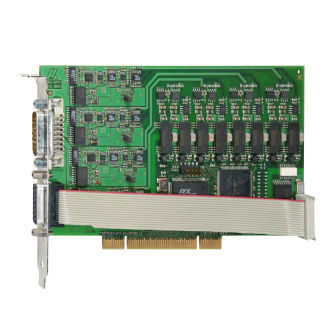

Аналоговая входная плата APCI-3003

цифроваяпоследовательная14 цифровых выходов

Плата быстрого аналогового ввода APCI-3003 позволяет получать данные с высокой частотой дискретизации при одновременном преобразовании 4 каналов одновременно. Плата имеет 4 дифференциальных входа, и каждый канал имеет свой собственный АЦП. Все 4 входа оснащены гальванической развязкой до 1000 В. PCI 3,3 В или 5 В Характеристики Аналоговые входы Частота дискретизации: 400 кГц на каждый вход Одновременное преобразование 4 каналов Диапазоны входов: 0-10 В, ± 10 В, 0-5 В, ± 5 В, 0-2 В, ± 2 В, 0-1 В, ± 1 В свободно программируются через программное обеспечение для каждого канала Токовый вход: 0-20 мА (опция), может быть объединен с входами Усиление PGA x1, x2, x5, x10 свободно программируется через программное обеспечение для каждого канала Получение аналоговых сигналов Различные режимы ввода для получения аналоговых сигналов: 1) Одиночный режим 2) Режим сканирования 3) Режим последовательности 4) Режим автообновления Функции триггера : Программный триггер или внешний триггер: аналоговый сбор аналоговый захват (простой или последовательный) запускается путем переключением сигнала от 0 В до 24 В на цифровом входе. цифровой вход. FIFO-память PCI DMA Цифровой ввод/вывод Цифровые входы/выходы 24 В обеспечивают хорошее соотношение сигнал/шум, а также большое расстояние между источником сигнала и системой сбора данных 4 цифровых входа, 24 В, оптоизолированные 4 цифровых выхода, 24 В, оптоизолированные Таймер Таймер в качестве циклического счетчика времени Функции безопасности Для более надежной защиты в промышленных условиях гальваническая развязка 1000 В Расстояние между ползунками IEC 61010-1 Защита от перенапряжения ±40 В Защита от высокочастотных помех Входные фильтры
