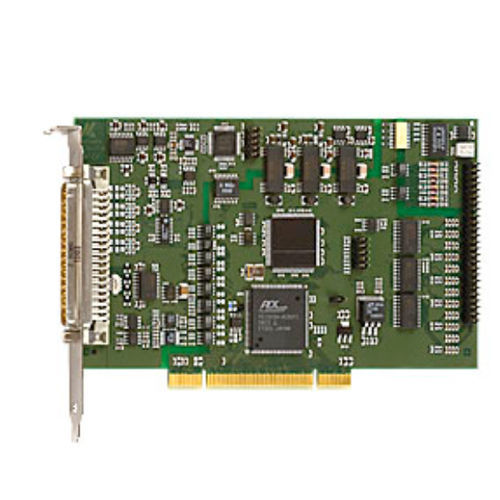

Цифровая плата E/S APCI-3110

аналоговаяTTL4 аналоговых выхода

PCI-платы аналогового ввода/вывода APCI-3110 имеют 16/8 SE или 8/4 дифференциальных входов с разрешением 12 бит и пропускной способностью 200 кГц. 4 аналоговых выхода имеют разрешение 12 бит. Кроме того, плата имеет 8 цифровых входов/выходов, 24 В и 24 TTL-входа/выхода. Плата особенно хорошо подходит для применения в области управления промышленными процессами, измерительной техники и мониторинга, например, для многоканального сбора данных, управления химическими процессами, сбора данных с датчиков, измерения тока и т.д. Характеристики PCI 3,3 В или 5 В Аналоговые входы Разрешение: 12 бит Пропускная способность: 200 кГц Входное напряжение: 0-10 В, ±10 В, 0-5 В, ±5 В, 0-2 В, ±2 В, 0-1 В, ±1 В, 0-20 мА (опция), свободно программируется через программное обеспечение для каждого канала Токовые входы: 0-20 мА (опция) могут свободно комбинироваться с входами напряжения Коэффициент усиления PGA x1, x2, x5, x10, свободно программируемый через программное обеспечение для каждого канала Сбор аналоговых сигналов Различные режимы ввода: 1) Простой режим 2) Режимы сканирования 3) Режимы последовательности 4) Режим автоматического обновления Встроенный FIFO (на 512 аналоговых значений) PCI-DMA для сбора аналоговых данных
