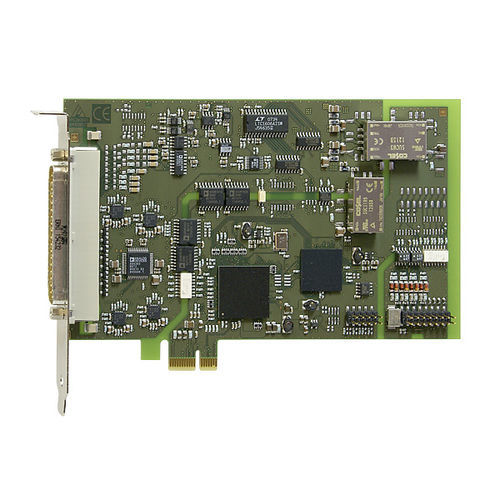

Плата захвата PCI Express APCIe-3126

аналоговаяцифровая16 битов

PCI-Express карта аналогового ввода/вывода APCIe-3126 имеет 16 SE-входов с частотой сбора 200 кГц, 8 аналоговых выходов, 16-бит, 8 изолированных цифровых входов/выходов, 24 В и дополнительные 24 TTL-входа/выхода. Карта особенно хорошо подходит для применения в области управления промышленными процессами, измерительной техники и мониторинга, например, для многоканального сбора данных, управления химическими процессами, сбора данных с датчиков, измерения тока и т.д. в жестких промышленных условиях. Аналоговые входы Оптическая изоляция: 500 V Пропускная способность: 200 кГц Диапазон входных сигналов: 0-10 В, ± 10 В, 0-5 В, ± 5 В, 0-2 В, ± 2 В, 0-1 В, ± 1 В, 0-20 мА (опция); свободно программируется для каждого канала с помощью программного обеспечения Усиление: PGA x1, x2, x5, x10; свободно программируется для каждого канала с помощью программного обеспечения PCI Express DMA для сбора аналоговых данных Защита от перенапряжения Входные фильтры: 159 кГц Сбор аналоговых данных Одноканальный, многоканальный, многоканальный через список последовательностей Автоматическое получение аналоговых сигналов через циклический таймер Приобретение через список последовательностей: до 16 записей с коэффициентом усиления, каналом, униполярным/биполярным сигналом Приобретение запускается через программное обеспечение, таймер, внешнее событие Функции триггера: Программный триггер или внешний триггер: аналоговый сбор (одиночный или последовательный) запускается посредством переключения сигнала от 0 В до 24 В на цифровом входе 0. Прерывание: конец одиночного канала, конец многоканального канала, конец списка сканирования Аналоговые выходы Выходы напряжения Выходной диапазон: ± 10 В, 0-10 В (переключается программно) Выходное напряжение после сброса: 0 V Каждый выход имеет собственную линию заземления (без оптической изоляции) Выходной ток ± 5 мА макс. для выходов напряжения Фильтры электромагнитных помех
