Регулируемый преобразователь DC/DC DCM®

изолированныйпромышленныйс большим входным диапазоном

Семейство продуктов

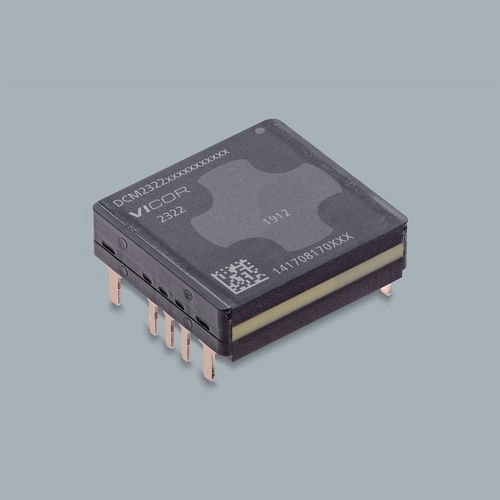

DCM® модуль преобразователя DC-DC (корпус 2322 ChiP).

Обзор
Изолированный, регулируемый DC-DC преобразователь, оптимизированный для ZVS высокочастотного переключения (MHz). Safety Extra Low Voltage (SELV). Широкий диапазон входного напряжения. Оптимизирован для параллельной работы в массиве до 8 единиц для приложений с повышенной мощностью.

Ключевая информация о продукте

• Номер изделия: DCM2322T50T3160T60
• Входное напряжение (номинальное): 30 V
• Выходное напряжение (номинальное): 28 V
• Выходная мощность: 60 W
• Корпус: 2322 ChiP Through-Hole (габариты: 0.978 x 0.898 x 0.284 in / 24.84 x 22.8 x 7.21 mm)
• Тип крепления: Through Hole
• Варианты класса продукта: T = -40°C до 125°C, M = -55°C до 125°C
• Срок поставки: 40 недель
• Минимальный объем заказа: 25

Ценовые шаги (MSRP)

• 25+ : $116.49
• 100+ : $109.26

Справочные материалы и доступная документация
Datasheet, Application Notes (AN:029 Single DCM as an Isolated, Regulated DC-DC Converter; AN:030 Parallel DCMs; AN:031 Through-Hole ChiP Package Soldering Guidelines; AN:035 Achieving High-Accuracy Voltage (or Current) Regulation with the DCM™ Up to ±1% Regulation; AN:039 Thermal Management for VIA™ and ChiP™ Modules), Руководства пользователя (Evaluation Board Users Guide), DCM Design Guide, документы по безопасности и соответствию, механические чертежи, 3D-модели и калькуляторы/инструменты (Trim Calculator, Thermal Calculator).

Особенности продукта

• Изолированный, регулируемый DC-DC преобразователь
• Safety Extra Low Voltage (SELV)
• ZVS высокочастотное (MHz) переключение
• Широкий диапазон входного напряжения
• Оптимизирован для параллельной работы до 8 единиц

Связанное оборудование
Доступна плата оценки: DCM2322E50T3160T60 (руководство пользователя платы оценки доступно).

Технические характеристики

• Номер изделия: DCM2322T50T3160T60
• Вход (типич./номинал): 30 V
• Выход (номинал): 28 V
• Выходная мощность: 60 W
• Корпус: 2322 ChiP Through-Hole
• Габариты корпуса: 0.978 x 0.898 x 0.284 in (24.84 x 22.8 x 7.21 mm)
• Крепление: Through Hole
• Класс продукта: T = -40°C до 125°C (опция), M = -55°C до 125°C (опция)
• Срок поставки: 40 недель
• Минимальный заказ: 25
• MSRP цены: 25+ = $116.49 ; 100+ = $109.26
