Регулируемый преобразователь DC/DC ZVS

неизолированныйSIPс большим входным диапазоном

Обзор

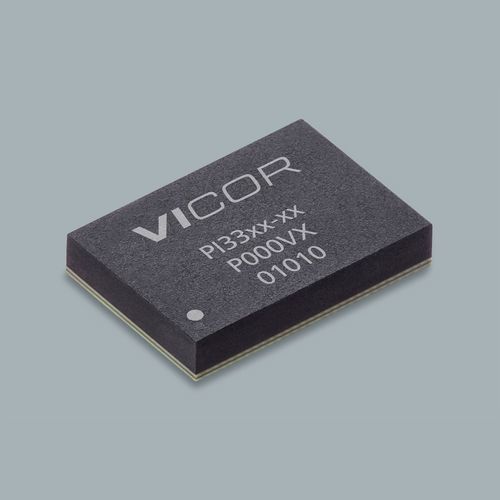

PI3302-00-LGIZ — член семейства ZVS Buck Regulator от Vicor. Выпускается в компактном корпусе 10 x 14 LGA-SIP и разработан для высокоэффективной понижающей регулировки при широких входных и выходных диапазонах, подходит для регулируемых DC-DC преобразователей.

Резюме

• Входное напряжение: 24 В (варианты устройства и семейство поддерживают широкие диапазоны входного напряжения)
• Выходное напряжение: 5 В
• Максимальный выходной ток: 10 A
• Корпус / Формат: 10 x 14 LGA-SIP (14,0 x 10,0 x 2,56 мм)

Особенности продукта

• Широкий диапазон работы
• Оптимизация для 12 Vin (8–18 В) и Wide Vin (8–36 В)
• Широкий диапазон Vout (1–16 В)
• Поддержка -40°C для моделей LGIZ (-55°C для вариантов LGMZ)
• Простота использования; быстрое время разработки при минимуме внешних компонентов
• Внутренняя компенсация уменьшает количество внешних компонентов
• Для стандартных конфигураций не требуются дополнительные настройки
• Высокая эффективность: >96% пик (24 Vin → 12 Vout)
• >95% пик (12 Vin → 5 Vout)
• Высокая эффективность при малой и полной нагрузке
• Гибкий набор функций: синхронизация частоты, настраиваемый пользователем мягкий старт и трекинг
• Общая платформа упаковки высокой плотности и топология HV ZVS‑Buck
• Семейство поддерживает входные диапазоны до 36–60 В
• Очень быстрая переходная характеристика
• Режимы работы: постоянное напряжение или постоянный ток
• Усилитель ошибки постоянного тока и эталон
• Параллельная работа и одно-проводное разделение тока; двухфазное чередование
• Защиты: входной OVLO/UVLO, выходной OVP, защита от перегрева (OTP)

Цены (MSRP)
Количество | MSRP (USD)
10+ | 15.69
25+ | 14.32
100+ | 13.43

Производство и информация для заказа
Номер детали: PI3302-00-LGIZ
Срок поставки: 28 недель
Минимальный объем заказа: 10

Запасы дистрибьюторов (снимок)
Digi-Key: 1033 единицы в наличии
Avnet: 500 единиц в наличии
Arrow: 0 единиц в наличии
Mouser: 0 единиц в наличии

Доступные справочные документы
Для этой продуктовой линейки доступны технический паспорт, white papers, руководство пользователя для платы оценки, примечания по применению и механические чертежи (ссылки на документы указаны на странице продукта).

Характеристики / технические спецификации

• Номер детали: PI3302-00-LGIZ
• Семейство продуктов: ZVS Buck Regulator (PI33xx)
• Серия: PI33xx
• Входное напряжение (пример): 24 В
• Выходное напряжение (пример): 5 В
• Максимальный выходной ток: 10 A
• Корпус: 10 x 14 LGA-SIP (14,0 x 10,0 x 2,56 мм)
• Рабочая температура: -40°C (LGIZ), -55°C (LGMZ)
• Тип монтажа: LGA SiP
• Класс продукта (температура): T = -40°C до 125°C
• Защиты: OVLO/UVLO, OVP, OTP
• Функциональные режимы: постоянное напряжение или постоянный ток; параллелирование и распределение тока; двухфазное чередование
• Ключевые особенности: синхронизация частоты, настраиваемый мягкий старт, внутренняя компенсация, очень быстрая переходная реакция
• Срок поставки: 28 недель (как указано)
• Минимальный объем заказа: 10
• Уровни MSRP: 10+ = $15.69; 25+ = $14.32; 100+ = $13.43
