Регулируемый преобразователь DC/DC ZVS

неизолированныйс большим входным диапазономвысокое качество

Продукт

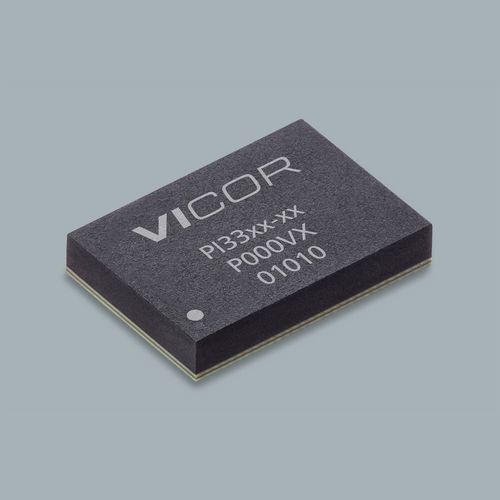

PI3305-00-LGIZ — не изолированный модуль понижающего регулятора ZVS серии PI33 от Vicor.

Краткое описание
Компактный не изолированный ZVS‑buck модуль. Номинальное входное напряжение 24 В, номинальный выход 15 В, максимальный выходной ток 8 А. Корпус: 10 x 14 LGA‑SIP (14.0 x 10.0 x 2.56 мм). Предназначен для высокоэффективного, высокоплотного преобразования мощности с быстрой переходной реакцией и интегрированными функциями защиты.

Ключевые характеристики

• Широкий диапазон работы: 12 Vin оптимизирован (8–18 В) и Wide Vin (8–36 В)
• Широкий диапазон выходного напряжения: Vout 1–16 В
• Низкотемпературные варианты: LGIZ (-40°C) и LGMZ (-55°C)
• Внутренняя компенсация и минимальное количество внешних компонентов для ускорения разработки
• Высокая пиковая эффективность: >96% (24 Vin → 12 Vout) и >95% (12 Vin → 5 Vout); эффективен при малой и полной нагрузке
• Гибкие функции: синхронизация частоты, настраиваемый soft‑start и tracking
• Режимы работы CV или CC с выделенным усилителем ошибки и опорой
• Параллельное включение и однопроводная шеринговая передача тока; двухфазное чередование
• Защиты: входные OVLO/UVLO, выходной OVP, защита от перегрева (OTP)
• HV ZVS‑Buck топология высокой плотности; семейство поддерживает входы до 36–60 В
• Очень быстрая переходная реакция

Цены (MSRP)
Количество | MSRP (USD)
10+ | $15.95
25+ | $14.55
100+ | $13.65

Наличие / Заказ
Номер детали: PI3305-00-LGIZ
Срок поставки: 28 weeks
Минимальный объем заказа: 10
Запасы дистрибьюторов (снимок): Arrow: 0, Avnet: 0, Digi‑Key: 0, Mouser: 0 (обновлено Dec. 18, 2025)

Справочные материалы на странице продукта

• Datasheet (семейство PI33xx)
• White papers: ZVS применено к buck‑регулированию; High‑Performance ZVS Buck
• Application note AN:303 — руководство по сборке для корпусов LGA/BGA 10 x 10 mm и 10 x 14 mm
• User guide UG:302 для PI33xx-xx-EVAL1 & PI34xx-xx-EVAL1
• Механическое/форм‑контурное чертеж (PDF) и DXF
• Evaluation board: PI3305-00-EVAL1 (руководство пользователя доступно)

Технические характеристики

• Номер детали: PI3305-00-LGIZ
• Серия: PI33 (ZVS Buck)
• Производитель / Марка: Vicor
• Номинальное входное напряжение: 24 В
• Номинальное выходное напряжение: 15 В
• Максимальный выходной ток: 8 А
• Корпус / монтаж: 10 x 14 LGA‑SIP
• Габариты корпуса: 0.5512 x 0.3937 x 0.1001 in / 14.0 x 10.0 x 2.56 mm
• Температурный диапазон: T = -40°C до 125°C (вариант при отгрузке)
• Типичные пиковые КПД: >96% (24Vin → 12Vout), >95% (12Vin → 5Vout)
• Функции: синхронизация частоты, soft‑start & tracking, параллелирование & partage тока, двухфазное interleaving, CV/CC режим
• Защиты: OVLO/UVLO, OVP, OTP
• Срок поставки: 28 weeks; MOQ: 10
• Уровни MSRP (USD): 10+ = 15.95; 25+ = 14.55; 100+ = 13.65
