Регулируемый преобразователь DC/DC ZVS

SIPдля телекоммуникационного оборудованияпромышленный

Обзор

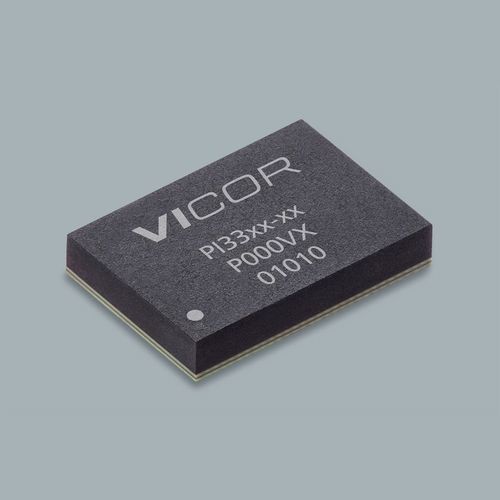

PI3323-00-LGMZ — ZVS понижающий регулятор семейства PI332x в компактном корпусе 10 × 14 LGA‑SIP. Создан для высокой эффективности в широких входных и выходных диапазонах и обеспечивает очень быструю реакцию на переходные процессы. Пример работы на странице: вход 24 В, выход 3,3 В, Iout макс. 22 A. Срок поставки: 28 недель. Минимальный объём заказа: 1.

Упаковка / Механика
Корпус: 10 × 14 LGA‑SIP (LGA SiP). Размеры: 14,0 × 10,0 × 2,56 мм (0,5512 × 0,3937 × 0,1001 in).

Особенности продукта

• Широкий диапазон работы: оптимизация для 12 Vin (8–18 В) и широкий Vin (8–36 В)
• Широкий диапазон выходных напряжений: 1–16 В
• Высокая пиковая эффективность (>96% при 24 Vin → 12 Vout; >95% при 12 Vin → 5 Vout) и хорошая эффективность при малых нагрузках
• Температурные классы, включая LGMZ (‑55 °C до 125 °C)
• Простота использования: внутренняя компенсация, небольшое количество внешних компонентов
• Гибкие функции: синхронизация частоты, регулируемый пользователем soft‑start и tracking
• Поддержка параллельной работы и однопроводного распределения тока; двухфазный интерливинг
• Защиты: OVLO/UVLO, OVP, OTP
• Очень быстрая переходная реакция; режимы CV или CC

Характеристики, показанные на странице

• Номер детали: PI3323-00-LGMZ
• Семейство: PI332x (ZVS Buck Regulator)
• Пример входного напряжения: 24 В
• Пример выходного напряжения: 3,3 В
• Максимальный выходной ток: 22 A
• Корпус / отступ: 10 × 14 LGA‑SIP; 14,0 × 10,0 × 2,56 мм
• Пример температурного класса: LGMZ = ‑55 °C до 125 °C
• Срок поставки: 28 недель (указан)
• Минимальный объём заказа: 1

Цены (MSRP)

• 1+ – $78.70
• 10+ – $62.53
• 25+ – $57.06
• 100+ – $53.52

Документы и справочные материалы (перечислены на странице)

• Даташит (семейство PI332x)
• White paper: Zero‑Voltage Switching Applied to Buck Regulation
• White paper: High‑Performance ZVS Buck Regulator
• Application Note AN:303 – Руководство по сборке для 10 × 10 мм и 10 × 14 мм LGA/BGA корпусов
• Руководство пользователя плат оценки (PI31xx/PI33xx)

Связанная плата оценки
Указанная плата оценки: PI3323-00-EVAL1 (плата оценки и руководство пользователя приведены в ссылках).
