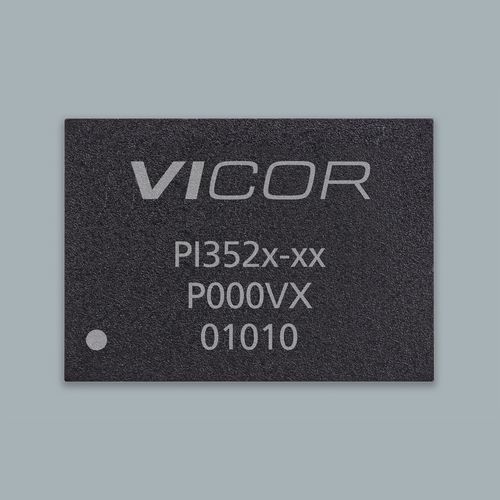

Регулируемый преобразователь DC/DC ZVS

неизолированныйSIPдля телекоммуникационного оборудования

Обзор продукта

• Семейство: ZVS Buck-регулятор (серия PI352x)
• Номер изделия: PI3526-00-LGIZ
• Упаковка: 10 × 14 LGA-SIP
• Типичные применения: высокоэффективная DC-DC понижающая стабилизация для систем с широким входным напряжением (телеком, датаком, вычислительная техника, высокоплотная преобразовательная электроника)

Ключевые особенности

• Диапазоны входного напряжения: 48 Vin (36–60 V) и варианты 30–60 V
• Широкий регулируемый Vout: 2,2–14 V
• Пиковая эффективность >96% при 48 Vin
• Высокая эффективность при малой и полной нагрузке; очень быстрая переходная реакция
• Топология HV ZVS-Buck для высокой эффективности
• Синхронизация частоты
• Пользовательская регулировка soft-start и tracking
• Параллельная работа, однопроводная шина для распределения тока, двухфазное интерливинг
• Работа в режиме CV или CC с внутренним усилителем погрешности CC и опорой
• Защиты: OVLO/UVLO, OVP, OTP
• Внутренняя компенсация — требуется мало внешних компонентов

Ключевые данные и коммерческая информация
Номер изделия: PI3526-00-LGIZ
Семейство продукта: ZVS Buck-регулятор (серия PI352x)
Входное напряжение (пример на странице): 48V
Выходное напряжение (пример на странице): 12V (регулируется 2,2–14 V)
Макс. выходной ток (Iout Max): 18 A
Корпус / размеры: 10 × 14 LGA-SIP — 14,0 × 10,0 × 2,56 мм
Температурные модификации: LGIZ: -40°C; LGMZ: -55°C
Срок поставки: 28 недель
Минимальное количество заказа: 1

Цены (MSRP)
Количество | MSRP (USD)
1+ | $25.26
10+ | $20.07
25+ | $18.31
100+ | $17.18

Доступные справочные документы (только названия)

• Data Sheet: ds_PI352x-00.pdf (PDF)
• User Guide: ug_PI352x-0x_EvalBrd.pdf (PDF)
• White Paper: wp_PI33XX_ZVS.pdf (PDF)

Технические характеристики

• Топология: HV ZVS-Buck (Zero-Voltage Switching Buck)
• Примеры диапазона входного напряжения: 36–60 V и 30–60 V
• Выходное напряжение: регулируемое 2,2–14 V
• Пиковая эффективность: >96% при 48 Vin
• Параллелирование, однопроводное распределение тока, двухфазный интерливинг
• Поддержка синхронизации частоты
• Пользовательская регулировка soft-start и tracking
• Внутренняя компенсация: минимум внешних компонентов
• Защиты: OVLO/UVLO, OVP, OTP
• Платформа корпуса: 10 × 10 × 2,6 мм и 10 × 14 × 2,6 мм LGA-SiP
• Типичный механический отпечаток: 14,0 × 10,0 × 2,56 мм
• Типичные применения: высокоплотная преобразовательная электроника, telecom/datacom, вычислительные системы
