Изолированный преобразователь DC/DC BCM®

SMDдля телекоммуникационного оборудования

Обзор продукта

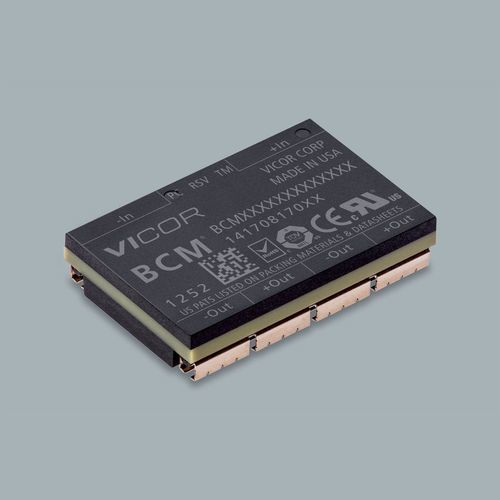

BCM48BF060M240A00 — это преобразователь шины с фиксированным отношением из семейства BCM® Bus Converter компании Vicor, поставляемый в корпусе FULL ChiP для монтажа на плату. Предназначен для высокоплотного, высокоэффективного преобразования энергии в конфигурациях фиксированной шины; совместим с pick & place (SMD) и доступен в вариантах J‑Lead (поверхностный монтаж) или Through‑Hole.

Ключевые особенности

• Высокочастотный ZVS/ZCS Sine Amplitude Converter™ (SAC™)
• Высокая эффективность
• Высокая плотность мощности
• Низкое AC‑сопротивление — уменьшает потребность в bulk‑емкости
• Низкий уровень шума на выходе — зачастую не требуется дополнительная фильтрация
• Совместимость с pick & place / SMD
• Варианты монтажа: Surface‑Mount (J‑Lead) или Through‑Hole
• Возможность комбинирования full и half‑chip изделий для мощных массивов

Цена и доступность
Quantity | MSRP
25+ | $212.45
100+ | $199.26

• Срок поставки: 40 недель (как указано)
• Минимальный объем заказа: 25

Документы и ресурсы

• Data Sheet
• BCM® Evaluation Board – User Guide
• Application Notes: AN:001, AN:009, AN:016, AN:034
• White papers по факторизованной архитектуре питания и характеристикам PDN
• Документы по безопасности и сертификации: cURus, CE, CB, UL/IEC

Технические характеристики

• Семейство продукта: BCM® Bus Converter (Vicor)
• Артикул: BCM48BF060M240A00
• Входное напряжение (номинальное): 48 V
• Выходное напряжение: 6 V
• Выходной ток: 47 A
• Корпус: FULL ChiP; совместим с pick & place / SMD; J‑Lead или Through‑Hole
• Габариты корпуса: 1.28 x 0.866 x 0.265 in / 32.5 x 22.0 x 6.73 mm
• Топология питания: преобразователь фиксированного отношения Sine Amplitude Converter™ (SAC™)
• Опции класса продукта: T = -40°C до 125°C; M = -55°C до 125°C
• Минимальный объем заказа: 25
