Регулируемый преобразователь DC/DC PRM®

неизолированныйSMDдля телекоммуникационного оборудования

Обзор продукта

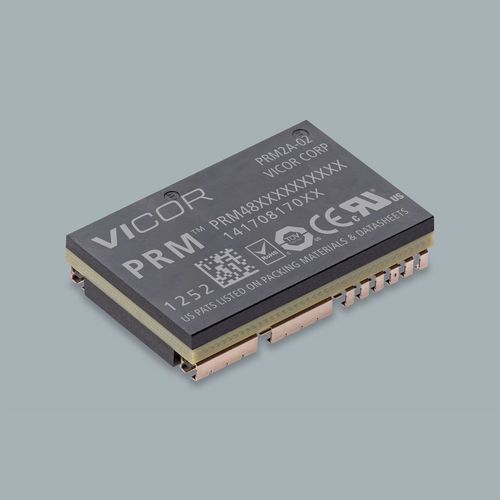

PRM48AF480M400A00 является представителем семейства PRM® Regulator. Это FULL ChiP ZVS buck-boost DC-DC регулятор, обеспечивающий регулируемое преобразование для шин 48 V. Модуль поставляет до 400 W в низкопрофильном платном FULL ChiP корпусе, пригодном для SMD-монтажа или конфигурируемой сквозной установки.

Ключевые характеристики

• Топология ZVS buck-boost
• Номинальное входное/выходное напряжение: 48 V
• Выходная мощность: до 400 W
• Частота переключения ≈ 1 MHz
• Высокая плотность мощности в корпусе FULL ChiP
• Совместимость с pick & place (SMD); доступна опция through-hole
• Возможность комбинирования full- и half-chip вариантов

Технические данные
Номер детали: PRM48AF480M400A00
Семейство продуктов: PRM® Regulator
Входное напряжение: 48 V
Выходное напряжение: 48 V
Выходная мощность: 400 W
Частота переключения: ~1 MHz
Габариты корпуса: 1.28 x 0.87 x 0.265 in / 32.5 x 22.0 x 6.73 mm
Крепление: J-Lead (по умолчанию) или Through Hole (настраиваемое)
Плата оценки: PRD48AF480T400A00
Минимальный объем заказа: 25
Типичное время поставки, указанное на странице: 40 недель

Заказ и цены (MSRP)
25+ : 242,77 USD за шт.
100+ : 227,70 USD за шт.

Упаковка / Механика
FULL ChiP корпус для монтажа на плату; доступны варианты для поверхностного монтажа (SMD) и сквозного крепления. Размеры и варианты монтажа указаны выше.

Документы и ресурсы

• Технический паспорт (серия PRM)
• Документация для платы оценки и руководство пользователя (PRD48AF480T400A00)
• Примечания по применению, рекомендации по разводке и механические чертежи
• 3D-модели и файлы эталонного дизайна

Примечания и сертификаты
Номер детали, указанный на этой странице: PRM48AF480M400A00. Срок поставки и минимальный объем заказа указаны на странице продукта. Ссылки на сертификаты и одобрения безопасности приведены на странице (например, cURus, cTÜVus, CE, CB).
