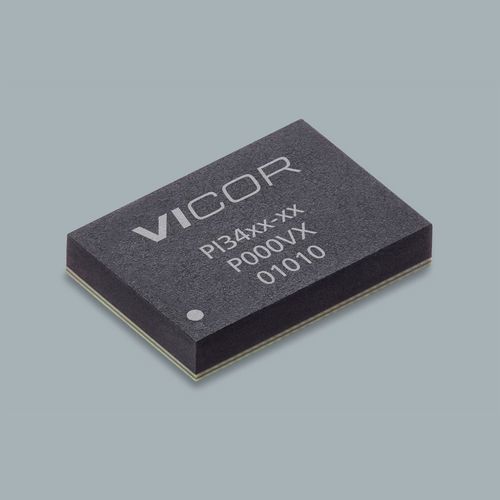

Регулируемый преобразователь DC/DC PI3302-03-LGIZ

неизолированныйSIPдля телекоммуникационного оборудования

Обзор
PI3302-03-LGIZ — ZVS Buck регулятор из семейства PI33/34xx, разработанный для высокоплотной преобразовательной электроники в промышленных применениях. Объединяет высокоэффективную HV ZVS-Buck топологию в компактном корпусе 10x14 LGA-SIP и поддерживает широкие входные и выходные диапазоны для гибкой интеграции.

Особенности продукта

• Широкий диапазон работы: опции 12 Vin оптимизированный (8–18 В) и Wide Vin (8–36 В)
• Широкий диапазон Vout: 1–16 В, типичный пример 5 В
• Высокая пик-эффективность: >96% (24 Vin → 12 Vout); >95% (12 Vin → 5 Vout)
• Температурные исполнения: -40°C (LGIZ) и -55°C (LGMZ)
• Простая интеграция: внутренняя компенсация, мало внешних компонентов
• Гибкий набор функций: синхронизация частоты, настраиваемый soft-start и tracking, режимы CV/CC
• Параллельная работа и обмен током по одному проводу; двухфазный интерливинг для снижения пульсаций
• Очень быстрая переходная реакция и высокая плотность размещения для компактных модулей питания
• Защиты: OVLO/UVLO, OVP, OTP

Упаковка / Механика
Корпус 10 x 14 LGA-SIP; номинальные размеры 14,0 x 10,0 x 2,56 мм (0,5512 x 0,3937 x 0,1001 in).

Цены (MSRP)
10+ — $16.76
25+ — $15.29
100+ — $14.34

Документы и ресурсы (доступны)
Datasheet; Руководство пользователя для evaluation board; Application notes (инструкции по сборке); White papers по ZVS-бак регуляторам; Механические чертежи; Файлы проекта evaluation board.

Характеристики / технические спецификации

• Номер детали: PI3302-03-LGIZ
• Семейство: ZVS Buck Regulator (PI33/34xx)
• Пример входного напряжения: 24 В (серия поддерживает 8–36 В; некоторые варианты 36–60 В)
• Типичное выходное напряжение: 5 В (диапазон 1–16 В)
• Максимальный выходной ток: 15 A
• Корпус: 10 x 14 LGA-SIP (14,0 x 10,0 x 2,56 мм)
• Рабочая температура: -40°C (LGIZ); опция LGMZ до -55°C
• Эффективность: >96% пиковая (24 Vin → 12 Vout); >95% пиковая (12 Vin → 5 Vout)
• Топология: высоковольтный ZVS-Buck с высоким КПД
• Функции: синхронизация частоты, настраиваемый soft-start & tracking, режим CV/CC, распределение тока, двухфазный интерливинг
• Защиты: OVLO/UVLO, OVP, OTP
• Типичное время поставки: 28 недель
• Минимальный объем заказа: 10
