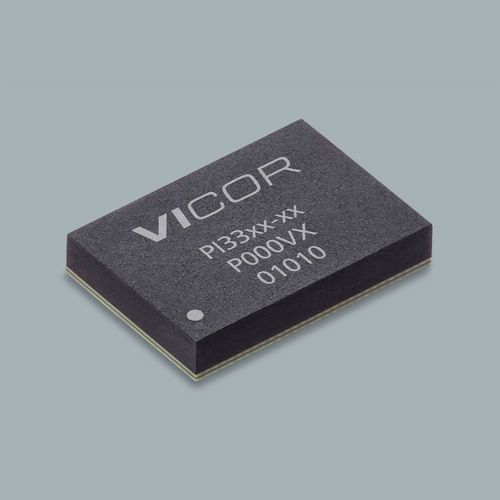

Регулируемый преобразователь DC/DC ZVS

неизолированныйSIPдля телекоммуникационного оборудования

Обзор
PI3325-00-LGIZ — это понижающий регулятор ZVS (Zero-Voltage Switching) из семейства PI33xx, разработанный для преобразования мощности высокой плотности. Пример конфигурации: вход 24 В, выход 5 В, максимальный выходной ток 20 А. Корпус: 10x14 LGA-SIP (14,0 x 10,0 x 2,56 мм). Срок поставки: 28 недель. Минимальный объём заказа: 1.

Особенности продукта

• Широкие диапазоны работы для Vin и Vout (поддержка Vout 1–16 В)
• Оптимизированные варианты Vin (12 Vin оптимизирован 8–18 В и широкий Vin 8–36 В); семейство также поддерживает более высокие HV диапазоны
• Высокая пиковая эффективность (>96% пиковая 24 Vin → 12 Vout; >95% пиковая 12 Vin → 5 Vout)
• Внутренняя компенсация: требуется минимум внешних компонентов для быстрого вывода на рынок
• Синхронизация частоты; регулируемый soft-start и слежение
• Работа в режимах постоянного напряжения или постоянного тока с выделенным усилителем ошибки и опорой
• Параллельное включение и разделение тока по одному проводу; двухфазное чередование (interleaving)
• Очень быстрая переходная реакция и защищающие функции: OVLO/UVLO, OVP, OTP
• Общая платформа для высокоплотных корпусов

Ценообразование (MSRP)
Quantity | MSRP
1+ | $28.04
10+ | $22.28
25+ | $20.33
100+ | $19.07

Оценочная плата и сопутствующие документы
Оценочная плата: PI3325-00-EVAL1. Для семейства PI33xx доступны datasheet, руководство пользователя и application notes для поддержки интеграции и оценки.

Технические характеристики

• Номер детали: PI3325-00-LGIZ
• Семейство: ZVS Buck Regulator (PI33xx)
• Пример входного напряжения: 24 В (семейство поддерживает несколько диапазонов Vin)
• Пример выходного напряжения: 5 В (поддержка Vout 1–16 В)
• Макс. выходной ток: 20 А
• Корпус: 10x14 LGA-SIP (14,0 x 10,0 x 2,56 мм)
• Температура эксплуатации (LGIZ): -40°C до 120°C
• Срок поставки: 28 недель; минимальный заказ: 1
• Пиковая эффективность: >96% (24 Vin → 12 Vout); >95% (12 Vin → 5 Vout)
• Защиты: OVLO/UVLO, OVP, OTP
• Ключевые функции: синхронизация частоты, регулируемый soft-start & tracking, параллелирование и разделение тока, двухфазное interleaving
