Регулируемый преобразователь DC/DC DCM®

неизолированныйSMDдля центра обработки данных

Обзор продукта

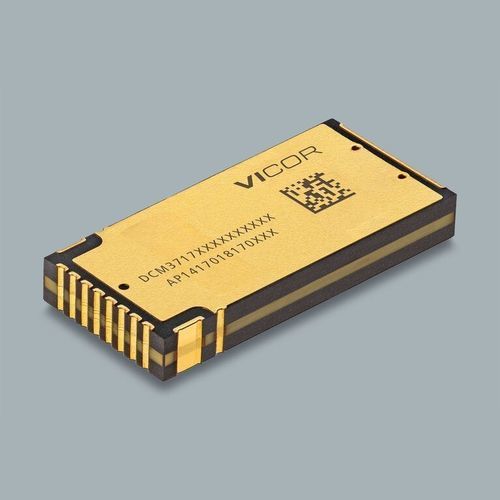

DCM3717S60D13K0TN1 — модуль DC-DC преобразователя серии DCM® в корпусе 3717 SM‑ChiP для поверхностного монтажа. Обеспечивает до 1000 Вт выходной мощности при входном диапазоне 40–60 VDC, поддерживает параллельную работу для систем с большей мощностью и предоставляет телеметрию, совместимую с PMBus®.

Краткие основные характеристики

• Входное напряжение (типичное): 54 V
• Диапазон входа: 40 – 60 VDC
• Номинальное выходное напряжение: 12,2 В
• Выходная мощность: 1000 Вт
• Максимальная эффективность: до 96,5 %
• Корпус: 3717 SM‑ChiP поверхностного монтажа
• Размеры корпуса: 36,71 x 17,27 x 5,03 мм (1,445 x 0,68 x 0,198 in)
• Высота корпуса: 5,2 мм
• Поддержка параллельной работы: да
• Телеметрия: совместима с PMBus®

Коммерческая / заказная информация

• Номер детали: DCM3717S60D13K0TN1
• Минимальный объем заказа: 25
• Срок поставки: 40 weeks
• Цены (MSRP): от 25 шт.: $190.02; от 100 шт.: $178.23

Особенности продукта

• Плотность мощности до 1000 Вт
• Высокая эффективность до 96,5 %
• Поддержка параллельной работы для увеличения мощности
• Телеметрия, совместимая с PMBus®
• Входной диапазон 40 – 60 VDC
• Корпус 3717 SM‑ChiP для поверхностного монтажа
• Высота корпуса 5,2 мм

Справочные материалы и ресурсы (наименования документов)

• Data Sheet (DCM3717 datasheet)
• AN:701 Рекомендации по пайке SM ChiP
• UG:703 Руководство пользователя Evaluation Board DCM3717 SM‑ChiP
• Одобрения / сертификаты: UKCA, cTÜVus, CE DoC, CB Certificate, CSA Certificate

Таблица цен (фрагмент)
Количество
MSRP
25+
$190.02
100+
$178.23

Технические характеристики / спецификации

• Семейство продуктов: DCM® (Non‑Isolated DCM)
• Номер детали: DCM3717S60D13K0TN1
• Входное напряжение (отображено): 54 V; Диапазон: 40–60 VDC
• Номинальное выходное напряжение: 12,2 В
• Выходная мощность: 1000 Вт (один модуль)
• Максимальная эффективность: до 96,5 %
• Параллельная работа: поддерживается
• Коммуникация/телеметрия: PMBus® совместим
• Тип корпуса: 3717 SM‑ChiP поверхностного монтажа
• Габариты корпуса: 36,71 x 17,27 x 5,03 мм (1,445 x 0,68 x 0,198 in)
• Высота корпуса (типично): 5,2 мм
• Минимальный объем заказа: 25
• Типичный указанный срок поставки: 40 weeks
