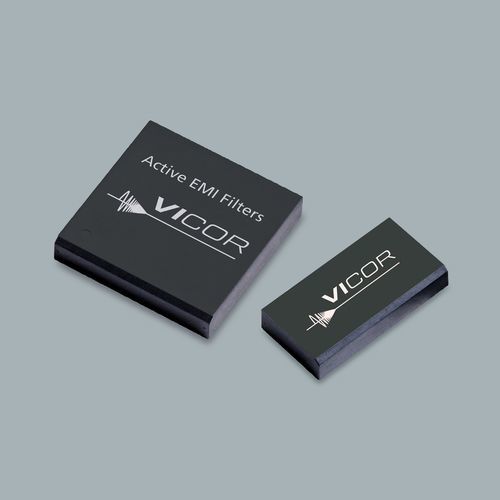

Электронный фильтр нижних частот QPI™

активного типабескорпусныйдля монтажа на поверхности

Обзор
Семейство активных EMI‑фильтров QPI обеспечивает проводимую ослабление в общем (CM) и дифференциальном (DM) режимах в диапазоне 150 kHz — 30 MHz (диапазон CISPR22). Собственная схема активной фильтрации обеспечивает улучшенную низкочастотную аттенюацию для соответствия пределам EN55022/EN55032 (Класс B) и требованиям PICMG 3.0 для плат ATCA. Активная фильтрация уменьшает объём гальванического дросселя, что позволяет выполнить компонент в низкопрофильном SMD‑корпусе, экономящем площадь PCB и улучшающем воздушный поток в blade и плотных системах.

Ключевые примечания
Вариант MQPI‑18 ослабляет проводимые CM и DM помехи для MIL PRM с входом 28 V, обеспечивая соответствие требованиям по проводимым помехам MIL‑STD‑461F. MQPI‑18 работает во всём входном диапазоне 28 V MIL PRM и поддерживает нагрузки 7 A при температуре окружающей среды до 85°C без понижения допустимой нагрузки.

Особенности и преимущества

• Проводимое ослабление CM и DM в диапазоне 150 kHz — 30 MHz (CISPR22)
• Оптимизирован для применений, требующих пределов EN55022/EN55032 Класс B и PICMG 3.0 для ATCA
• Доступные номинальные входные напряжения: семейства 12 V, 24 V и 48 V (зависит от модели)
• Активная фильтрация значительно уменьшает размер гальванического дросселя — низкопрофильный SMD‑форм‑фактор
• Экономия до 50% площади PCB по сравнению со стандартными фильтрами и улучшение воздушного потока в blade‑приложениях

Доступные изделия (сводная таблица)
Part Number | Input (V) | Current (A) | Test Freq. (kHz) | CM Attenuation (dB) | HIPot (V) | Package
QPI-21LZ-01 | 30 – 80 | 14 | 250 | 45 | 1,500 | Open Frame
QPI-21LZ | 30 – 80 | 14 | 250 | 45 | 1,500 | LGA
QPI-12LZ-01 | 5.0 – 80 | 7 | 1,000 | 40 | 1,500 | Open Frame
QPI-12LZ | 5.0 – 80 | 7 | 1,000 | 40 | 1,500 | LGA
QPI-11LZ-01 | 5.0 – 50 | 7 | 1,000 | 60 | 707 | Open Frame
QPI-11LZ | 5.0 – 50 | 7 | 1,000 | 60 | 707 | LGA
QPI-6LZ-01 | 30 – 80 | 14 | 250 | 40 | 1,500 | Open Frame
QPI-6LZ | 30 – 80 | 14 | 250 | 40 | 1,500 | LGA
QPI-5LZ-01 | 10 – 40 | 14 | 250 | 60 | 707 | Open Frame
QPI-5LZ | 10 – 40 | 14 | 250 | 60 | 707 | LGA
QPI-3LZ-01 | 10 – 40 | 7 | 250 | 65 | 707 | Open Frame
QPI-3LZ | 10 – 40 | 7 | 250 | 65 | 707 | LGA
MQPI-18LP-01 | 5.0 – 50 | 7 | 1,000 | 45 | 1,500 | Open Frame
MQPI-18LP | 5.0 – 50 | 7 | 1,000 | 45 | 1,500 | LGA

Ресурсы и сопутствующая документация (примеры)

• Даташиты, руководства пользователя для плат оценки и технические заметки по вариантам QPI, QPO и MQPI
• Механические STEP‑модели и руководства по интеграции для корпусов LGA и Open Frame
• Белая книга по активной фильтрации и управлению EMI (выбор и интеграция на уровне платы)

Технические характеристики

• Проводимая подавление CM и DM: 150 kHz — 30 MHz (диапазон CISPR22)
• Целевое оптимирование: EN55022/EN55032 Класс B; поддержка PICMG 3.0 для ATCA
• Типичное CM‑подавление по модели: до 65 dB (см. таблицу)
• Диапазоны входного напряжения: зависят от модели (например: 5.0–50 V, 5.0–80 V, 10–40 V, 30–80 V)
• Токовые характеристики: варианты 7 A и 14 A
• Параметры HIPot: 707 V или 1 500 V в зависимости от модели
• Опции корпуса: Open Frame и LGA (низкопрофильный SMD)
• MIL‑вариант (MQPI‑18): соответствует MIL‑STD‑461F по проводимым помехам; поддерживает 7 A до 85°C без понижения допустимой нагрузки
• Преимущества: уменьшение объёма дросселя, меньший профиль, экономия площади PCB, улучшение воздушного потока для blade и плотных систем
