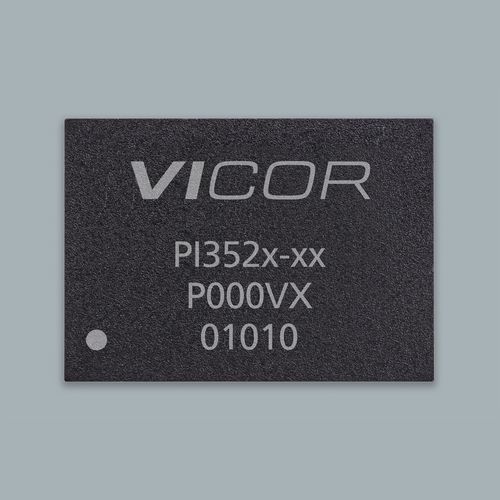

Регулируемый преобразователь DC/DC ZVS

неизолированныйSIPдля телекоммуникационного оборудования

Обзор
Номер изделия: PI3525-00-LGIZ. Семейство продукта: ZVS Buck Regulator. Типичная конфигурация на странице: 48 Vin / 5 Vout (см. спецификации для полных диапазонов). Корпус: 10 x 14 LGA‑SIP (14,0 x 10,0 x 2,56 мм). Плата оценки: PI3525-00-EVAL1 доступна.

Ключевые особенности продукта

• Диапазоны входного напряжения: пример 48 Vin; варианты поддерживают 36–60 В и 30–60 В
• Широкий диапазон Vout: 2,2–14 В (пример страницы: 5 В)
• Температурные исполнения: LGIZ -40°C; варианты LGMZ до -55°C
• Компактный корпус 10 x 14 LGA‑SIP; в семействе есть опция 10 x 10 LGA
• Высокоэффективная топология HV ZVS‑Buck; пик >96 % при 48 Vin
• Очень быстрая переходная характеристика и хорошая эффективность при малой и полной нагрузке
• Внутренняя компенсация, минимизирующая внешние компоненты
• Синхронизация частоты, настраиваемый пользователем soft‑start и трекинг
• Работа в режимах постоянного напряжения или постоянного тока с выделенным усилителем ошибки и эталоном
• Параллельное включение с single‑wire current sharing и опция двухфазного interleaving
• Защиты: входные OVLO/UVLO, выходная OVP, защита от перегрева (OTP)

Ценообразование (MSRP)
Quantity | MSRP (за штуку)
1+ | $29.01
10+ | $23.05
25+ | $21.03
100+ | $19.73

Справочные материалы и документы

• Data Sheet (серия PI352x)
• White Papers: реализация ZVS и высокопроизводительный ZVS Buck
• Application Note AN:303 — руководство по сборке для корпусов 10×10 и 10×14 LGA/BGA
• User Guide UG:307 для платы оценки PI352x-0x-EVAL1
• Файлы дизайна платы оценки (PI352x-xx-EVAL)
• Чертежи изделия и механические CAD‑файлы (CAD/DFX/PDF от производителя)

Дополнительная коммерческая / логистическая информация
Примерный срок поставки: 28 weeks. Минимальный объём заказа: 1. Примеры запасов у дистрибьюторов: Digi‑Key: 1430; Avnet: 292; Mouser: 202; Arrow: 0.

Характеристики / технические спецификации

• Номер изделия: PI3525-00-LGIZ
• Семейство продуктов: ZVS Buck Regulator
• Входное напряжение (пример): 48 В (поддерживаемые диапазоны 36–60 В или 30–60 В в зависимости от варианта)
• Выход (пример): 5 В (диапазон Vout 2,2–14 В)
• Макс. выходной ток: 20 A
• Корпус: 10 x 14 LGA‑SIP; альтернативно 10 x 10 LGA в семействе
• Габариты: 14,0 x 10,0 x 2,56 мм
• Топология: HV ZVS‑Buck
• Пиковая эффективность: >96 % при 48 Vin
• Переходная характеристика: очень быстрая
• Режимы работы: постоянное напряжение или постоянный ток
• Совместное использование тока: параллелирование и single‑wire sharing поддерживаются
• Интерливинг: опция двухфазного interleaving
• Защиты: OVLO/UVLO, OVP, OTP
• Управление / функции: синхронизация частоты, настраиваемый soft‑start/tracking, внутренняя компенсация
• Показанный температурный диапазон: T = -40°C до 120°C (LGIZ указан -40°C; LGMZ до -55°C где указано)
• Плата оценки: PI3525-00-EVAL1 (руководство пользователя доступно)
