Неизолированный преобразователь DC/DC NBM™

SIPдля телекоммуникационного оборудованияпромышленный

Обзор
NBM2317S60D1565T0R входит в семейство модулей NBM™ Non‑isolated Bus Converter. Это безизоляционный модуль преобразователя шины с фиксированным коэффициентом, выполненный в корпусе 2317 SM‑ChiP и предназначенный для мощной преобразовательной нагрузки (point‑of‑load) в распределённых системах питания.

Ключевые данные

• Семейство продукта: NBM™
• Номер детали: NBM2317S60D1565T0R
• Корпус: 2317 SM‑ChiP
• Тип монтажа: Surface Mount
• Класс изделия: T (диапазон работы −40°C до 125°C)
• Срок поставки: 40 недель
• Минимальный объём заказа: 25

Электрические параметры

• Входное напряжение (номинал): 54 В
• Выходное напряжение (номинал): 13,5 В
• Выходной ток (макс): 65 А

Механика / корпус
Корпус 2317 SM‑ChiP — 0.899 x 0.683 x 0.204 in / 22.83 x 17.34 x 5.182 mm

Цены (MSRP)
Количество - MSRP
25+ - $81.63
100+ - $76.56

Доступные справочные материалы (указаны на странице продукта)

• Data Sheet
• White Papers (например, Redefining Power Delivery Architectures with Fixed‑Ratio Converters)
• Reference Designs (например, RD:701 — NBM2317 YAMUNA2)
• Application Notes (AN:001, AN:016, AN:701)
• User Guides (UG:702 NBM2317 SM‑ChiP Evaluation Board User Guide)
• Сертификаты и одобрения по безопасности (cTÜVus / CB / UL / CE)
• Механические чертежи и CAD/3D модели (STEP / IGS)

Примечания

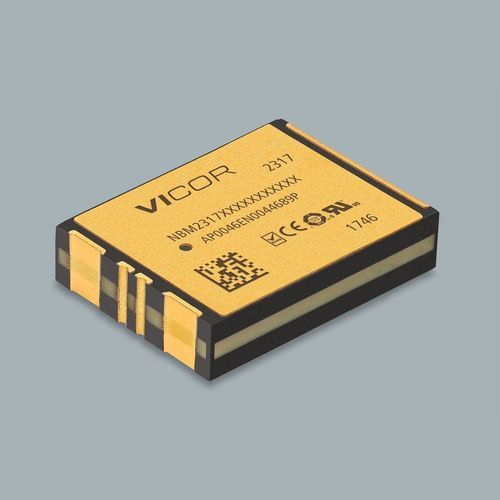

На изображениях продукта показан корпус 2317 SM‑ChiP. Документация производителя (Vicor) и сопутствующие материалы доступны для поддержки проектирования, пайки и подтверждения соответствия.

Технические характеристики

• Номер детали: NBM2317S60D1565T0R
• Серия: NBM™
• Функция: Безизоляционный модуль преобразователя шины с фиксированным коэффициентом
• Входное напряжение (номинал): 54 В
• Выходное напряжение (номинал): 13,5 В
• Выходной ток (макс): 65 А
• Корпус: 2317 SM‑ChiP
• Габариты корпуса: 0.899 x 0.683 x 0.204 in / 22.83 x 17.34 x 5.182 mm
• Монтаж: Surface Mount
• Класс изделия: T (−40°C до 125°C)
• Срок поставки: 40 недель
• Минимальный объём заказа: 25
• Типичные уровни MSRP: 25+ $81.63; 100+ $76.56
• Доступная документация: Data sheet, application notes, reference designs, user guides, сертификаты, механические чертежи, 3D‑модели
