Регулируемый преобразователь DC/DC PRM®

неизолированныйSMDдля телекоммуникационного оборудования

Продукт

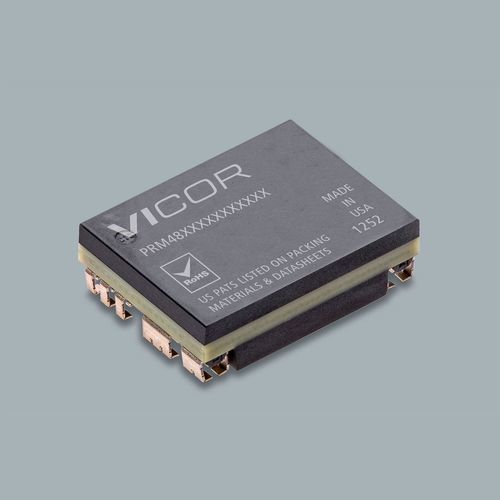

PRM48AH480M200A00 — семейство PRM® Regulator. Плата-на‑борту DC-DC регулятор в исполнении HALF ChiP для точечного преобразования нагрузки с 48 V шины, разработан для высокой плотности и эффективности.

Ключевые особенности

• Топология ZVS повышающе‑понижающего (buck‑boost) регулятора
• Высокая эффективность
• Высокая плотность мощности
• Частота переключения ≈ 1 MHz
• Очень низкий профиль (HALF ChiP)
• Совместимость с pick & place / SMD (J‑Lead)
• Возможность комбинирования full и half‑chip модулей

Детали продукта

• Номер детали: PRM48AH480M200A00
• Семейство продукта: PRM® Regulator
• Корпус: HALF ChiP
• Габариты корпуса: 0.87 x 0.65 x 0.265 in / 22.0 x 16.5 x 6.73 mm
• Способ монтажа: J‑Lead (SMD)
• Доступные классы продукта: T = -40°C до 125°C, M = -55°C до 125°C

Характеристики и заказ

• Входное напряжение: 48 V
• Выходное напряжение: 48 V
• Выходная мощность: 200 W
• Типичная частота переключения: ≈ 1 MHz
• Срок поставки: 40 недель
• Минимальный объем заказа: 25

Цены (MSRP)
Количество | MSRP
25+ | $160.87
100+ | $150.89

Оценочная плата и справочные материалы

• Номер оценочной платы: PRD48AH480T200A00
• Руководство по оценочной плате (PDF)
• Дата‑лист (PDF)
• Технические заметки и статьи (PDF)
• Сертификаты безопасности: cURus, cTÜVus, CE, CB
• Механические чертежи и 3D‑модели (IGS / STEP / PDF)
• Модели для симуляции и инструменты проектирования

Примечания
Разработан для высокотокового низковольтного преобразования в точке нагрузки от 48 V шины; оптимизирован для интеграции на уровне платы и автоматической сборки.

Технические характеристики

• Топология: ZVS buck‑boost
• Частота переключения: ≈ 1 MHz
• Входное напряжение: 48 V DC
• Выходное напряжение: 48 V
• Выходная мощность: 200 W
• Корпус: HALF ChiP (22.0 x 16.5 x 6.73 mm)
• Монтаж: J‑Lead (SMD), совместим с pick & place
• Классы продукта: T (-40°C до 125°C), M (-55°C до 125°C)
• Срок поставки: 40 недель
• Минимальный объем заказа: 25
